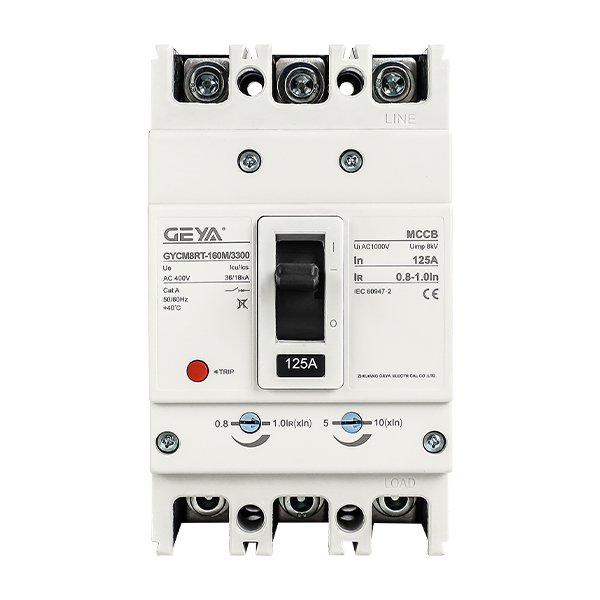

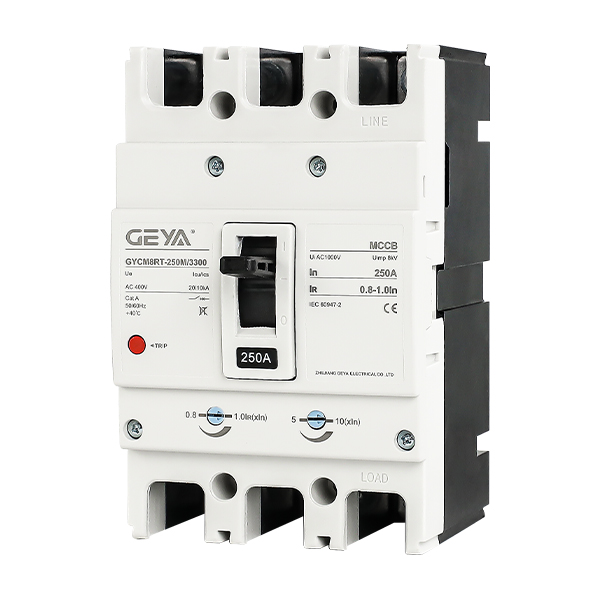

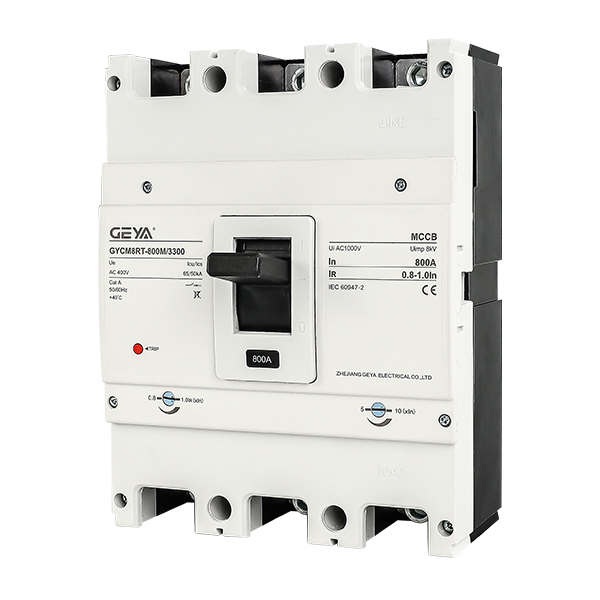

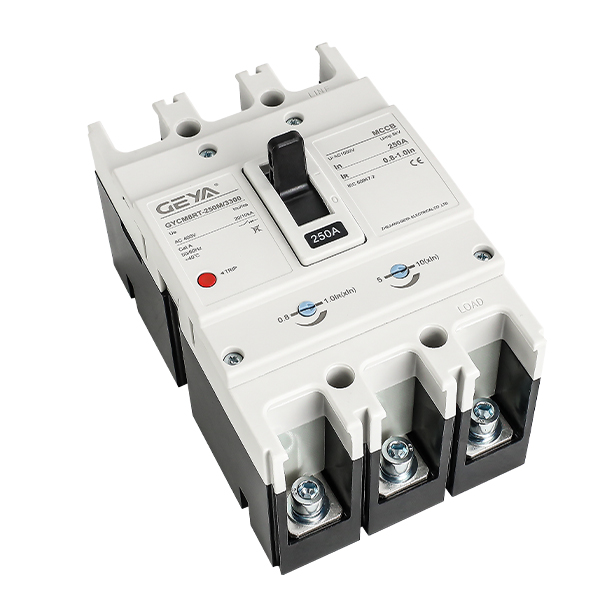

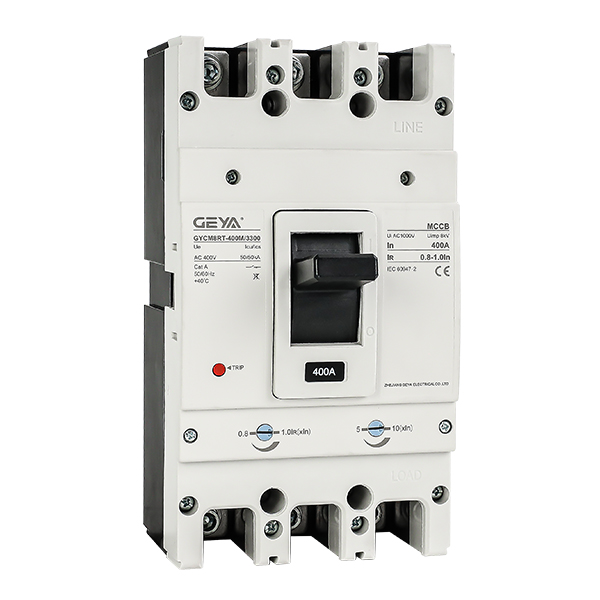

一、為什么選擇GYCM8RT熱磁式熱/磁可調型塑殼斷路器？

作為低壓配電領域常用的保護設備，GYCM8RT熱磁式熱/磁可調型塑殼斷路器兼顧精準保護與便捷安裝雙重優勢，熱磁雙可調

設計可靈活適配不同負載工況，多規格全覆蓋各類電流場景，且具備優異的高分?jǐn)嗄芰?，附件選配靈活、選型便捷，能精準匹配低

壓配電系統的多樣化保護需求，性價比優勢。

1.保護精準可調：

支持熱脫扣0.8-1.0In、磁脫扣5-10In可調，可根據現場實際負載情況靈活調試保護參數，有效避免誤脫扣或保護失效問題，適

配低壓配電不同工況的使用需求，助力實現電力系統穩定可靠運行。

2.短路分?jǐn)嗄芰?yōu)異：

短路分?jǐn)嗄芰Ω采w5kA-100kA，具備出色的限流分?jǐn)嘈阅埽煌?guī)格對應C、S、M、H等多種代號，可根據配電系統短路電流

參數科學選型，快速切斷故障電流，保障低壓配電線路及用電設備安全穩定。

3.運行穩定可靠：

采用多觸頭優化結構設計，額定絕緣電壓達1000V，額定沖擊耐受電壓8kV，搭配低溫升設計，有效降低運行損耗，延長產品使

用壽命，可滿足各類場景長期穩定運行需求。

4.規格齊全適配廣：

殼架等級電流覆蓋16A-1600A，涵蓋125、160、250、400等多個主流系列，規格支持3P、4P，可滿足不同配電場景的規格適

配需求，無需額外定制即可投入使用。

5.附件靈活選配：

可靈活搭配雙輔助觸頭、報警觸頭、分勵脫扣器、欠電壓脫扣器等多種內部附件，脫扣電壓可按需選擇DC24V、DC110V等常

用規格，靈活適配不同場景的功能需求。

6.體積小巧易安裝：

采用緊湊小體積設計，各規格外形尺寸優化適配，基座底部至面蓋、手柄的高度合理，便于在配電柜內靈活布局安裝，有效節省

配電空間，提升安裝效率。

二、GYCM8RT熱磁式熱/磁可調型塑殼斷路器的特點

1.熱磁式脫扣設計：

采用熱磁式過電流脫扣器（復式脫扣），集過載長延時與短路瞬動保護于一體，無需復雜電子元件，運行穩定且維護便捷，是普

通低壓配電場合的優選保護設備。

2.結構設計科學：

高強度塑料外殼封裝，可有效隔離導體與接地金屬部件，保障使用安全；多觸頭結構優化設計，大幅提升導電性能與分?jǐn)嗫煽?/span>

性，減少接觸損耗，降低運行隱患。

3.參數標準化：

額定工作電壓統一為AC400V，選擇性類別均為A類，參數規范統一，便于低壓配電場景的選型、安裝及后期運維，適配低壓配

電系統標準化要求，有效降低運維成本與難度。

4.定制化適配：

125、160系列可定制左欠壓配置，250系列可定制左分勵配置，脫扣電壓可根據現場需求靈活選擇，精準滿足場景的個性化使

用需求。

5.狀態清晰易辨識：

配備直觀手柄操作設計，可快速判斷斷路器合閘、分閘運行狀態；搭配輔助觸頭與報警觸頭，能及時反饋設備運行故障，便于運

維人員快速排查處理，提升運維效率。

三、GYCM8RT熱磁式熱/磁可調型塑殼斷路器的應用

1.工業廠房配電：

適用于制造業工廠的電機回路保護、生產線配電供給及配電柜分支回路保護，可精準適配工業低壓配電需求，有效應對負載波

動，避免誤脫扣影響生產連續性，保障工業生產可靠供電。

2.商業建筑配電：

廣泛應用于商場、寫字樓等商業建筑的低壓配電系統，作為終端開關或支路開關，可替代傳統熔斷器與閘刀開關，快速切斷正常

及故障電流，保障商業建筑用電安全與穩定運行。

3.公共設施配電：

適配醫院、學校等各類公共設施，為照明、動力等核心回路提供可靠保護，具備優良的選擇性保護性能，可有效縮小故障影響范

圍，保障公共設施正常用電。

4.基礎設施配電：

應用于軌道交通、市政設施等領域的低壓配電系統，憑借穩定的運行性能與較強的耐用性，可適配長期連續運行需求，保障基礎

設施供電安全。

5.民用建筑配電：

可作為居民小區、公寓等民用建筑的總閘或分支閘，作為民用低壓配電的核心保護部件，提供可靠的過載與短路保護，保障家庭

及小區用電安全，適配各類民用配電場景。

6.小型設備配電：

適配各類小型工業設備、民用設備的配電保護，體積小巧緊湊，可靈活安裝于設備內部或小型配電柜中，為小型設備提供精準可

靠的用電保護。

四、GYCM8RT熱磁式熱/磁可調型塑殼斷路器的選型

（1）產品代號：GYCM8RT熱磁式熱/磁可調型塑殼斷路器

（2）殼架等級電流可選代號：125、160、250、400、630、800、1250、2000

（3）短路分?jǐn)嗄芰蛇x代號：

C ：基本型

S ：標準型

M ：較高分?jǐn)嘈?nbsp;

H ：高分?jǐn)嘈?/span>

注 ： 常規生成為M型；400、630、800、1250、2000僅有M、H型

（4）操作方式可選代號 ：

無代號 ：直接操作

P1 ：DC3電動操作 (市場通用款)

P2 ：DC6系列電操 (上圖款)

ZY1 ：轉動手柄(手操中心式-圓形手柄)- (常規出廠)

ZF1 ：轉動手柄(手操中心式-方形手柄)

ZY2 ：轉動手柄(手操偏心式-圓形手柄)

ZF2 ：轉動手柄(手操偏心式-方形手柄)

Z3 ：轉動手柄(手操一體式)- (僅160、250有)

注 ： 電操電壓分為 ：DC24、DC110V、DC220V、AC230V、AC400V；常規生產為AC230V。

（5）規格代號 ：

3 ：3P

4 ：4P

（6）脫扣方式可選代號 ：

3 ：熱動+電磁脫扣器

（7）內部附件可選代號 ：

見《GYCM8RT熱磁式熱/磁可調型塑殼斷路器內部附件安裝明細表》

注 ： 常規出廠默認是引線型：線長500mm (其余長度需要定制 )；可以定制端子型；欠壓附件僅有端子型

（8）4P產品可選代號 ：

A ：N不安裝過電流脫扣器，且N始終接通

B ：N不安裝過電流脫扣器，且N與 其他三一起合分

C ：N安裝過電流脫扣器，N與其 他三一起合分

D ：N安裝過電流脫扣器，且N始終接通

（9）安裝接線可選方式代號 ：

無代號：板前接線 ( 固定式)

P：聯接排 (擴展銅排)

Z1：板后接線 ( 固定式)

Z2Q：插入式板前接線 (分體式)

Z2H：插入式板后接線 (分體式)

Z3Q：插入式板前接線 ( 一體式)

Z3H：插入式板后接線 ( 一體式)

DF：抽出式板前接線

DR：抽出式板后接線

注：160、250無抽出式；1250、2000僅有聯接排

（10）防護附件代號：

無代號：常規產品

Z：端子罩

注：端子罩僅3P有；400、630分窄長款、寬長款，默認為寬長款。

（11）額定電流 ：

125：16A、20A、25A、32A、40A、50A、63A、80A、100A、125A

160 ：16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A

250 ：100A、125A、160A、180A、200A、225A、250A

400 ：250A、315A、350A、400A

800 ：500A、630A、700A、800A

1250 ：900A、1000A、1250A
