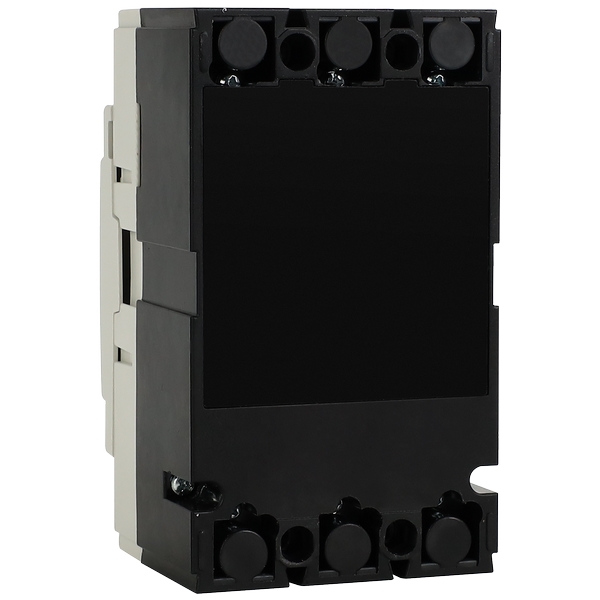

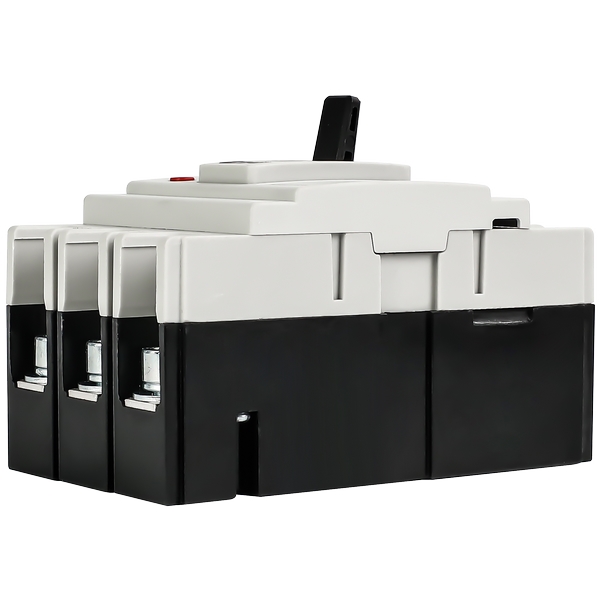

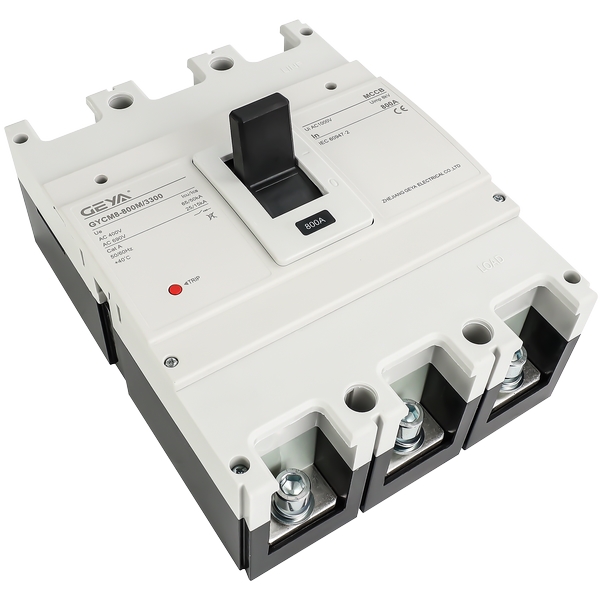

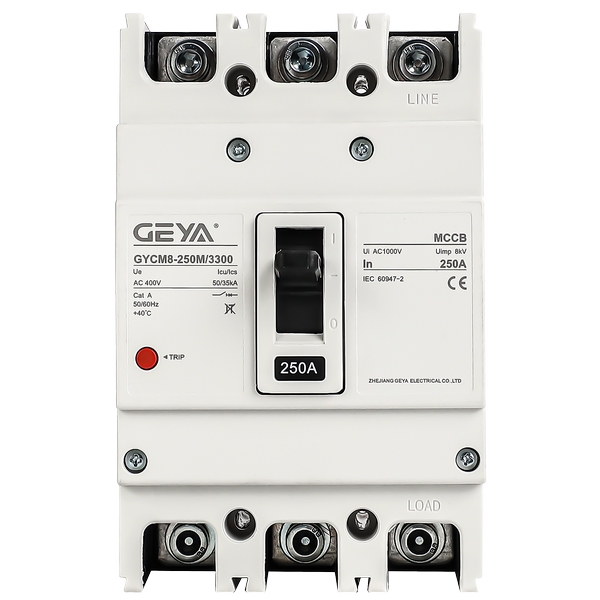

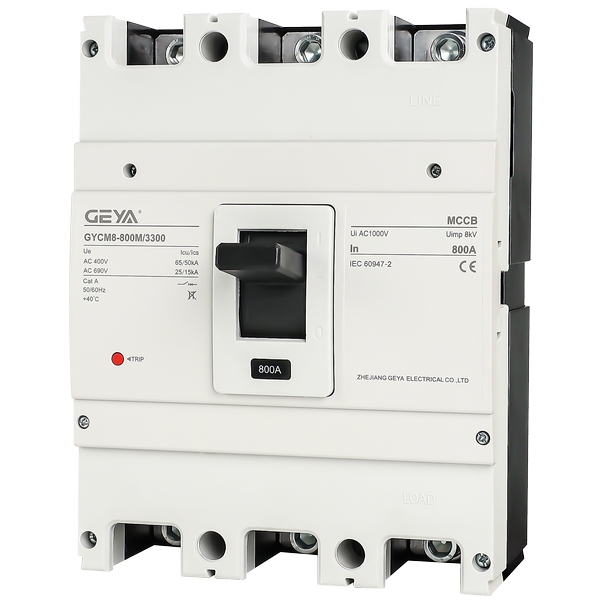

GYCM8系列熱磁式塑殼斷路器適配范圍廣泛、運行性能穩定,涵蓋多種殼架等級與操作模式,可根據實際低壓配電場景靈活選
型;兼具低能耗、易安裝、高性價比等核心優勢,附件規格齊全且支持定制,能夠精準滿足工業、光伏、民建等不同領域的低壓配
電保護需求,適配性優于常規塑殼斷路器。
1. 溫升控制優異,運行損耗低,可實現長期穩定不間斷工作,有效減少能源浪費,延長設備使用壽命,適配低壓配電系統長時
間運行場景,契合綠色配電節能要求,切實解決傳統斷路器能耗偏高的行業痛點。
2. 采用小體積緊湊型設計,大幅節省安裝空間,可靈活適配各類配電箱、配電柜,尤其適合空間受限的低壓配電安裝場景,提
升安裝便捷性,適配配電柜成套配套的實際需求。
3. 短路分斷能力,涵蓋C、S、M、H多種脫扣等級,可快速、有效應對各類短路場景,及時切斷故障電流,避免線路及用電設
備損壞,保障低壓配電系統安全運行,符合國家低壓配電安全規范。
4. 選型靈活性高,殼架等級覆蓋125A至2000A,可根據需求選擇1P、2P、3P、4P多種規格,精準適配工業、民建、光伏等不
同場景的低壓配電需求,充分滿足多樣化選型訴求。
5. 附件種類豐富且支持定制,可提供電操、手操等多種操作方式,接線方式靈活多樣,可根據實際低壓配電場景靈活調整,適
配性強,可搭配漏電保護附件進一步提升配電安全等級,契合配電系統安全升級需求。
6. 采用一體化結構設計,搭配多把觸刀設計,接觸可靠穩定,有效降低設備故障發生率,提升產品運行穩定性,減少低壓配電
系統的運維成本,適配長期穩定運行的實際需求。
1. 核心搭載熱磁脫扣器,具備完善的熱磁式保護功能,可精準實現過載(熱動)和短路(電磁)雙重保護,保護響應靈敏迅
速,有效避免線路因過載、短路造成損壞,適配普通低壓配電場合,符合低壓配電保護標準。
2. 操作方式多樣化,包含直接操作、電動操作、轉動手柄操作等多種模式,電動操作支持多種電壓規格,常規生產規格為
AC230V,操作便捷高效,適配不同操作場景需求。
3. 安裝接線方式靈活便捷,支持板前、板后、插入式、抽出式等多種接線模式,可適配不同低壓配電安裝場景,有效降低施工
難度,提升配電柜成套安裝效率。
4. 額定絕緣電壓達1000V,額定沖擊耐受電壓8kV,絕緣性能優良可靠,可有效防范漏電、短路等安全隱患,提升低壓配電系
統的使用安全性,契合用電安全規范要求。
5. 選擇性類別為A類,過電流脫扣器采用熱磁式設計,保護精度高,可與其他配電設備協同配合,實現分級保護,優化低壓配
電系統保護邏輯,提升整體配電安全性。
6. 部分型號支持低溫升設計,≤40A規格可選擇低溫升款,進一步降低設備運行損耗,適配對溫升要求較高的精密低壓配電場
景,滿足綠色節能配電的實際需求。
1. 綠色能源領域:
重點適配光伏配電、風電配電等綠色能源項目的低壓配電系統,為能源轉換與傳輸過程提供可靠保護,契合新能源產業配電需
求,可適配光伏儲能配套場景。
2. 工業用電場景:
廣泛應用于工廠、車間等工業場所的低壓配電回路,可精準適配電動機保護等核心需求,有效保護工業設備與線路安全,契合工
業低壓配電規范。
3. 軌道交通領域:
應用于軌道交通電網系統的低壓配電環節,可適應軌道交通的運行環境,保障供電系統穩定可靠,契合軌交低壓配電安全標準。
4. 普通配電場景:
適用于寫字樓、居民小區等建筑的低壓配電系統,可實現過載、短路雙重保護,保障日常用電安全,適配民建低壓配電、樓宇配
電需求。
5. 專用設備配套:
可作為各類低壓電氣設備的配套保護元件,提供ODM/OEM定制服務,適配配電柜成套、專用設備配電等不同需求,滿足設備
配套配電的實際訴求。
6. 電網輔助系統:
應用于電網末端低壓配電回路,可配合主電網實現分級保護,提升電網運行的穩定性與安全性,助力低壓供用電系統安全升級,
契合配電安全整治要求。
GYCM8
| 160 | M | P1 | 4 | 3 | 00 | 2 | 2 | 1 | P | Z | ln=100A |
⑴ | ⑵ | ⑶ | ⑷ | ⑸ | ⑹ | ⑺ | ⑻ | ⑼ | ⑽ | ⑾ | ⑿ | ⒀ |
(1).產品代號:GYCM8系列熱磁式塑殼斷路器
(2).殼架等級電流可選代號:125、160、250、400、630、800、1250、2000
(3).短路分斷能力可選:
C:基本型
S:標準型
M:較高分斷型
H:高分斷型
注:400、630、800、1250、2000A僅有M、H型
(4).操作方式可選:
無代號:直接操作
P1:DC3電動操作(市場通用款)
P2:DC6系列電操(上圖款)
ZY1:轉動手柄(手操中心式-圓形手柄)-(常規出廠)
ZF1:轉動手柄(手操中心式-方形手柄)
ZY2:轉動手柄(手操偏心式-圓形手柄)
ZF2:轉動手柄(手操偏心式-方形手柄)
Z3:轉動手柄(手操一體式)
(僅125、160、250有)
注:
一、二產品僅有直接操作功能電操電壓分為:DC24、DC110V、DC220V、AC230V、AC400V;常規生產為AC230V。
(5).數代號:1:1P;2:2P;3 :3P;4 : 4P
注:125有一、二、三、四;160有二(無M、H)、三、四;250-2000僅有三、四
(6).脫扣方式 :
2:僅電磁脫扣器;
3:熱動+電磁脫扣器
(7).內部附件可選代號:見《GYCM8系列熱磁式塑殼斷路器內部附件安裝明細表》
注 :1、125:一產品無內部 附 件 ;
2、常規出廠默認是引線型:線長500mm(其余長度需要定制);
3、可以定制端子型 ;
4、欠壓附件僅有端子型
(8).用途代號
無代號:配電保護用
2:電動機保護用
注 :≤40A,8.5In不動作,500A動作;700A-2000A無電動機保護型
(9).四產品可選代號:
A: N不安裝過電流脫扣器,且N始終接通
B : N 不 安裝過電流脫扣器,且N與其他三一起合分
C : N 安 裝過電流脫扣器,且N與其他三一起合分
D : N 安 裝過電流脫扣器,且N始終接通
(10).附加功能代號:
無代號:常規產品
V : 低溫升款50K
V I : 低溫升款40K
(11).安裝接線可選方式代號:
無代號:板前接線(固定式)
P:聯接排(擴展銅排)
Z1:板后接線(固定式)
Z2Q:插入式板前接線(分體式)
Z2H:插入式板后接線(分體式)
Z3Q:插入式板前接線(一體式)
Z3H:插入式板后接線(一體式)
DF:抽出式板前接線
DR:抽出式板后接線
K:接線框式
JK:僅進線端:接線框式
CK:僅出線端:接線框式
注 :
一、二僅有聯接排、板后接線 125、160、250無抽出式;125無4P插入式(分體式);1250、2000僅有聯接排
(12).防護附件代號
無代號:常規產品
Z : 端子罩。
注:端子罩僅三有 ;400、630分窄長款、寬長款;默認為寬長款 ;125、2000暫無
(13).額定電流:
125:10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A
160:16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A
250:100A、125A、160A、180A、200A、225A、250A
400:250A、315A、350A、400A
630:400A、500A、630A
800:500A、630A、700A、800A
1250:800A、1000A、1250A
2000:1000A、1250A、1500A、2000A
| GYCM8-125 | GYCM8-160 | ||||||||
| 殼架等級電流In: | 10A、16A、20A、25A、32A、40A、50A、63A、80A、 100A、125A | 10A、16A、20A、25A、32A、40A、50A、63A、 80A、100A、125A、140A、160A | |||||||
短路分斷能力代號: | C | S | M | H | C | S | M | H | |
規格: | 1P;2P;3P;4P | 2P(無M/H);3P;4P | |||||||
額定工作電壓 Ue(V),AC: | AC230V AC400V AC690V | AC230V AC400V AC690V | AC230V (1P); AC400 (2P/3P/4P) | AC230V (1P); AC400 (2P/3P/4P) | AC230V AC400V AC690V | AC230V; AC400V; AC690V | AC230V; AC400V; AC690V | AC230V; AC400V; AC690V | |
額定絕緣電壓 Ui(V): | 1000V | ||||||||
額定沖擊 耐受電壓 Uimp(KV): | 8kV | ||||||||
額定運行短 路分段能力 Ics(%lcu): | AC230V: | 5kA | 15kA | 35kA (3P/4P) | 50kA | 7kA | 10kA | 25kA | 35kA |
| AC400V: | 5kA | 13kA (3P/4P) | 18kA (2P/3P/4P) | 50kA | 10kA | 13kA; | 18kA | 35kA(2P) 50kA (3P/4P) | |
| AC690V: | 3kA | 3kA (3P/4P) | 5kA (3p/4P) | 8kA | 2kA | 3kA | 5kA | 10kA | |
額定限短 路分段能力 | AC230V: | 8kA | 30kA | 36kA(1P) 50kA (3P/4P) | 50kA | 10kA | 20kA | 30kA | 50kA |
| AC400V: | 8kA | 25kA (3p/4P) | 36kA (2P/3P/4P) | 50kA | 15kA | 25kA | 36kA | 50kA | |
| AC690V: | 5kA | 6kA (3p/4P) | 10kA (3p/4P) | 15kA | 8kA | 6kA | 10kA | 15kA | |
選擇性類別: | A類 | ||||||||
過電流脫扣器類型: | 熱磁式 | ||||||||
GYCM8外形 尺寬寸 寬*長*高 | 殼架等 級電流 | GYCM8-125 | GYCM8-160 | ||||||
規格 | 1P | 2P | 3P | 4P | 2P | 3P | 4P | ||
寬 | 25 | 50 | 75 | 100 | 60 | 90 | 120 | ||
長 | 130 | 130 | 130 | 130 | 155 | 155 | 155 | ||
高/面蓋 | 68 | 68 | 68 | 68 | 68/82 | 68/82 | 68/82 | ||
高/手柄 | 94.5 | 94.5 | 94.5 | 94.5 | 94/108 | 94/108 | 94/108 | ||
塑殼式斷路器: | GYCM8-250 | GYCM8-400 | GYCM8-630 | |||||||
殼架等級電流In: | 100A,125A,140A,160A,180A,200A,225A,250A | 250A、315A、350A、400A | 500A、630A | |||||||
短路分斷能力代號: | C | S | M | H | S | M | H | M | H | |
規格 | 3P;4P | |||||||||
| 額定工作電壓Ue(V),AC: | AC230V AC400V AC690V | |||||||||
額定絕緣電壓Ui(V): | 1000V | |||||||||
額定沖擊耐受電壓 Uimp(KV): | 8kV | |||||||||
額定運行短 路分段能力 | AC230V: | 20kA | 25kA | 40kA | 50kA | 25kA | 40kA | 50kA | 20kA | 30kA |
AC400V: | 10kA | 15kA | 35kA | 50kA | 15kA | 35kA | 65kA | 35kA | 65kA | |
AC690V: | 3kA | 4kA | 10kA | 15kA | 4kA | 10kA | 12kA | 5kA | 30kA | |
額定限短 路分段能力 | AC230V: | 30kA | 50kA | 65kA | 70kA | 50kA | 65kA | 70kA | 30kA | 50kA |
AC400V: | 15kA | 30kA | 50kA | 65kA | 30kA | 50kA | 65kA | 50kA | 65kA | |
AC690V: | 5kA | 8kA | 15kA | 20kA | 8kA | 20kA | 25kA | 10kA | 20kA | |
選擇性類別: | A類 | |||||||||
過電流脫扣器類型: | 熱磁式 | |||||||||
GYCM8外形 尺寸 ( mm ) | 殼架等 級電流 | GYCM8-250 | GYCM8-400 | GYCM8-630 | ||||||
規格 | 3P | 4P | 3P | 4P | 3P | 4P | ||||
寬 | 105 | 140 | 140 | 184 | 140 | 184 | ||||
長 | 165 | 165 | 257 | 257 | 257 | 257 | ||||
高/面蓋 | 68 | 88 | 68 | 88 | 103 | 103 | 103 | 103 | ||
高/手柄 | 96 | 116 | 96 | 116 | 152 | 152 | 152 | 152 | ||
塑殼式斷路器 | GYCM8-800 | GYCM8-1250 | GYCM8-2000 | |||||
殼架等級電流In: | 500A、630A、700A、800A | 630A、700A、800A、1000A、1250A | 1000A、1250A、1600A、 2000A | |||||
短路分斷能力代號: | M | H | S | M | H | M | H | |
規格: | 3P;4P | |||||||
| 額定工作電壓Ue(V),AC: | AC230V AC400V AC690V | AC240V AC400V | AC230V AC400V | AC230V AC400V | AC400V | AC690V | ||
額定絕緣電壓Ui(V): | 1000V | |||||||
額定沖擊耐受電壓 Uimp(KV): | 8KV | |||||||
額定運行短 路分段能力 Ics(%lcu): | AC230V: | 65kA | 70kA | 40kA | 65kA | 70kA | - | - |
AC400V: | 50kA | 65kA | 35kA | 50kA | 65kA | 50kA | 85kA | |
AC690V: | 15kA | 20kA | 10kA | 15kA | 20kA | 20kA | 20kA | |
額定限短 路分段能力 lcu(kA): | AC230V: | 80kA | 85kA | 65kA | 80kA | 85kA | - | |
AC400V: | 65kA | 85kA | 50kA | 65kA | 85kA | 50kA | 100kA | |
AC690V: | 25kA | 35kA | 20kA | 25kA | 35kA | 20kA | 20kA | |
選擇性類別: | A類 | |||||||
過電流脫扣器類型: | 熱磁式 | |||||||
GYCM8外形 尺寸 (mm) | 殼架等 級電流 | GYCM8-800 | GYCM8-1250 | GYCM8-2000 | ||||
規格 | 3P | 4P | 3P | 4P | 3P | 4P | ||
寬 | 210 | 280 | 210 | 280 | 210 | 280 | ||
長 | 275.5 | 275.5 | 275.5 | 275.5 | 340 | 340 | ||
高/面蓋 | 103 | 103 | 103 | 103 | 141 | 141 | ||
高/手柄 | 152 | 152 | 152 | 152 | 244 | 244 | ||
