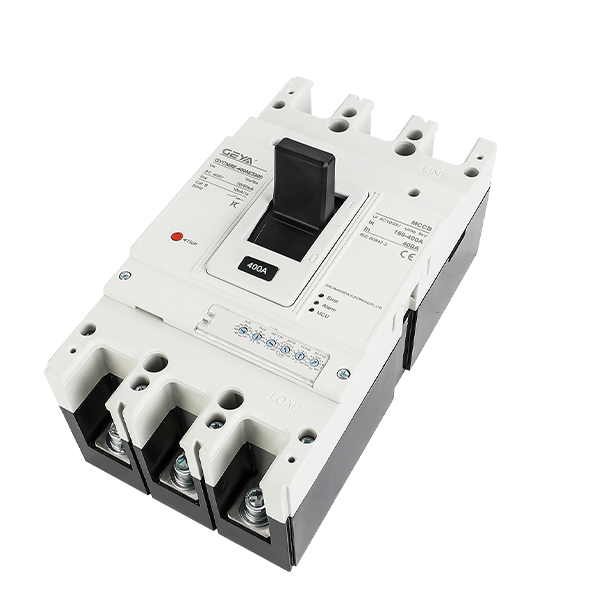

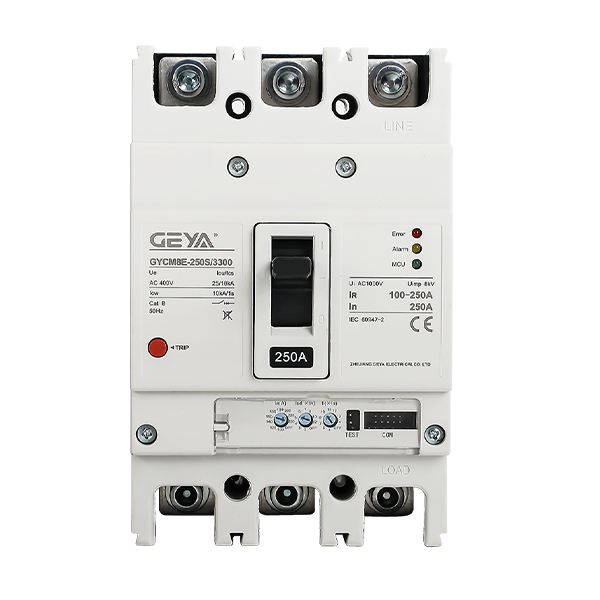

GYCM8E系列電子式塑殼斷路器均衡兼顧安全性、適配性與便捷性,涵蓋多種規格型號,可滿足不同低壓配電及電機保護場景
的使用需求。產品附件豐富且支持定制化配置,安裝方式靈活、運行穩定可靠,能有效降低電路故障發生風險,廣泛適配各類低壓
配電系統,是工業、建筑等領域塑殼斷路器選型的優選方案,可直接替代傳統斷路器,實現配電保護性能的升級。
1. 保護精準可靠:
采用電子、熱磁雙重保護設計,過電流脫扣器選用電子式結構,可精準應對電路過載、短路、接地故障等常見電氣問題,有效避
免誤動作發生,切實保障電路系統安全穩定運行,其精準保護特性可靈活貼合各類配電場景的實際使用需求。
2. 運行損耗低:
產品具備的低溫升優勢,部分型號可支持40K、50K、60K低溫升選項,能有效減少運行過程中的能量損耗,延長設備使用壽
命,符合當前節能化配電設備的行業發展趨勢。
3. 適配性廣泛:
涵蓋160A至2000A多種殼架等級電流,支持電流電子可調,搭配3P、4P選擇,可適配AC400V、AC690V多種額定工作電壓,
能夠滿足不同場景的低壓配電使用需求。
4. 安裝靈活便捷:
支持板前、板后、插入式、抽出式等多種安裝接線方式,可定制引線型或端子型,常規引線長度為500mm,同時可根據實際安
裝需求靈活定制,能有效適配不同安裝空間,精準解決配電柜安裝空間狹小的行業痛點。
5. 附件豐富可定制:
配備分勵脫扣器、欠電壓脫扣器、輔助觸頭、報警觸頭等多種內部附件,外部附件涵蓋電操、手操、擴展銅排等,可根據用戶實
際使用需求靈活選配,充分滿足不同場景的定制化使用需求。
6. 結構設計合理:
采用多把觸刀設計與一體化結構,小體積設計可有效節省安裝空間,同時具備優良的絕緣性能,額定絕緣電壓可達1000V,運行
穩定可靠,能完美適配低壓配電柜集成化布局的使用需求。
1. 結構特性:
采用一體化設計,整體體積小巧、布局緊湊,搭配多把觸刀設計,有效提升導電性能與接觸穩定性,可靈活適配狹小安裝空間,
貼合配電設備小型化、集成化的行業使用需求。
2. 保護特性:
除電子、熱磁雙重保護外,部分型號還支持接地保護、過載報警不跳閘等附加功能,可根據不同使用場景靈活選擇保護方式,相
較于傳統電磁式塑殼斷路器,具備更強的場景適配性。
3. 規格特性:
殼架等級齊全,覆蓋GYCM8E-160至GYCM8E-2000全系列型號,每種型號均支持電流可調,短路分?jǐn)嗄芰Ψ譃镾、M、H三個
等級,可精準適配不同短路場景,滿足不同分?jǐn)嗄芰π枨蟮倪x型要求。
4. 操作特性:
支持手動操作與電動操作兩種模式,部分型號具備機械聯鎖功能,操作便捷高效,設備運行狀態清晰可見,便于運維人員日常操
作與定期檢查,適配智能配電運維便捷化的發展需求。
5. 防護特性:
部分三路產品可配備端子罩,有效提升設備防護性能,避免接線端子裸露帶來的安全隱患,可廣泛適配工業廠房、地下車庫等多
種復雜安裝環境,進一步提升低壓配電系統的安全防護等級。
6. 兼容性特性:
分勵、欠壓附件支持DC24V、DC110V、DC220V、AC230V、AC400V等多種電壓規格,常規生產配置為AC230V,可根據用
戶實際需求定制,兼容性強,能完美適配不同配電系統的附件匹配需求。
1. 配電保護場景:
適用于各類低壓配電系統的分支回路保護,可作為配電柜分支保護核心元件,實現配電線路的過載、短路精準保護,保障配電系
統穩定運行,廣泛適配商業建筑、工業廠房等低壓配電場景,是末端配電保護的核心設備。
2. 電機保護場景:
部分型號(用途代號2)可專門用于電動機保護,磁保護14In不動作、20In動作,能有效保護電動機免受過載、短路等故障影
響,適配中小型電動機的回路保護,高效解決電機回路保護選型難題。
3. 公共設施場景:
適配商場、醫院、寫字樓等人員密集型公共設施,作為關鍵負載的電路保護元件,故障發生時可快速精準切斷故障回路,避免故
障影響范圍擴大,契合公共設施對用電安全的高要求。
4. 工業生產場景:
適用于制造業工廠的生產線配電、電機回路控制,能穩定適應負載波動劇烈的工況,有效避免誤脫扣導致的生產線停產,保障生
產連續性,適配智能制造產線的配電需求。
5. 基礎設施場景:
適配軌道交通、市政設施等基礎設施的配電系統,具備優良的穩定性和耐用性,可實現長期穩定運行,能適配復雜使用環境,充
分滿足基礎設施長期可靠供電的使用需求。
6. 定制化場景:
支持引線長度、安裝方式、附件配置等全方面定制化服務,可靈活適配安裝空間、保護需求的場景,如大型設備專用配電保護、
環境下的電路保護,滿足用戶個性化配電保護選型需求。
GYCM8E
| 160 | M | P1 | 4 | 3 | 00 | 2 | B | G | P | Z | ln=100A |
⑴ | ⑵ | ⑶ | ⑷ | ⑸ | ⑹ | ⑺ | ⑻ | ⑼ | ⑽ | ⑾ | ⑿ | ⒀ |
(1)產品代號:GYCM8E系列電子式塑殼斷路器
(2)殼架等級電流:160、250、400、630、800、1250、2000
(3)短路分?jǐn)嗄芰Γ?/span>
C:基本型
S:標準型
M:較高分?jǐn)嘈?/span>
H:高分?jǐn)嘈?/span>
注 :常規生產為M型;400、630、800、1250、2000僅有M、H型
(4)操作方式:
無代號:直接操作
P1:DC3電動操作(市場通用款)
P2:DC6系列電操(上圖款)
ZY1:轉動手柄(手操中心式-圓形手柄)-(常規出廠)
ZF1:轉動手柄(手操中心式-方形手柄)
ZY2:轉動手柄(手操偏心式-圓形手柄)
ZF2:轉動手柄(手操偏心式-方形手柄)
Z3:轉動手柄(手操一體式)(僅160、250有)
注:電操電壓分為: DC24、DC110V、DC220V、AC230V、AC400V;常規生產為AC230V。
(5)規格:
3 : 3P
4 : 4P
(6)旋鈕代號
3 : 3 旋 鈕
6:6 旋 鈕
(7)內部附件:見《GYCM8E系列電子式塑殼斷路器內部附件安裝明細表》
注 :常規出廠默認是引線型: 線長500mm (其余長度需要定制);可以定制端子型;欠壓附件僅有端子型
(8)用途代號:
無代號:配電保護用
2 : 電 動 機保護用
注 :磁保護14In不動作,20In動作700A-2000A無電動機保護型
(9) A: N不安裝過電流脫扣器,且N始終接通
B: N不安裝過電流脫扣器,且N與其他三一起合分
C: N安裝過電流脫扣器, 且N與其他三一起合分
D: N安裝過電流脫扣器, 且N始終接通
(10)附加功能:
無代號:常規產品
G:帶接地保護
Ⅲ:過載報警不跳閘
R:熱磁保護功能
V:低溫升款40K
VI:低溫升款50K
VII:低溫升款60K
(11)安裝接線可選方式:
無代號:板前接線(固定式)
P:聯接排(擴展銅排)
Z1:板后接線(固定式)
Z2Q:插入式板前接線(分體式)
Z2H:插入式板后接線(分體式)
Z3Q:插入式板前接線(一體式)
Z3H:插入式板后接線(一體式)
DF:抽出式板前接線
DR:抽出式板后接線
注 :160、250無抽出式;1250、2000僅有聯接排
(12)防護附件代號:
無代號:常規產品
Z:端子罩
注:端子罩僅三有;400、630分窄長款、寬長款,默認為寬長款;2000暫無
(13)額定電流:
160:32A(0.4-1.0In可調);
63A(0.4-1.0ln可調);
100A(0.4-1.0ln可調);
125A(0.4-1.0ln可調);
160A(0.4-1.0Iln可調);
250#:250A(0.4-1.0ln可調)
400#:400A(0.4-1.0ln可調)
630#:630A(0.4-1.0ln可調)
400#:400A(0.4-1.0ln可調)
800#:630A(0.4-1.0ln可調);
800A(0.4-1.0ln可調);
1250#:1000A(0.4-1.0ln可調);
1250A(0.4-1.0ln可調);
2000#:1250A(0.4-1.0ln可調);
1600A(0.4-1.0ln可調);
2000A:(0.4-1.0ln可調)

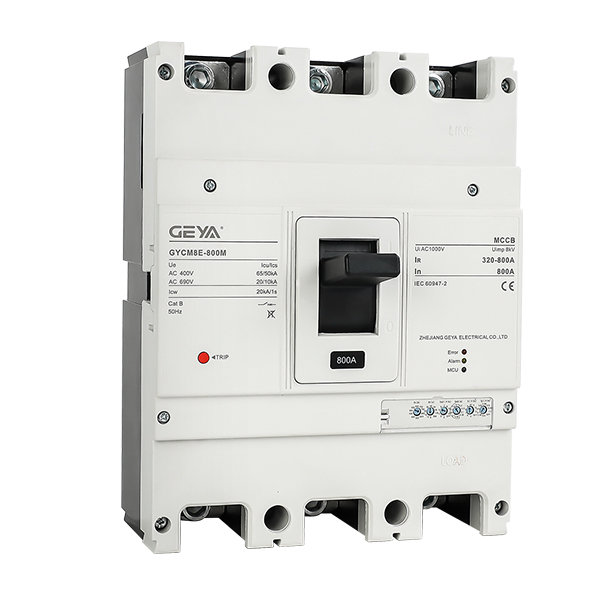

| GYCM8E-160 | GYCM8E-250 | GYCM8E-400 | GYCM8E-630 | ||||||||
| 殼架等級電流In: | 32A(12A~32A可調) 100A(40A~100A可調) 160A(63A~160A可調) | 250A(100A-250A可調) | 400A (160A-400A可調) |
630A (250A-630A可調) (400A-630A可調) | |||||||
短路分?jǐn)嗄芰Υ?hào): | S | M | H | S | M | H | M | H | M H | ||
規格: | 3P;4P | ||||||||||
額定工作電壓 Ue(V),AC: | AC400V;AC690V | ||||||||||
額定絕緣電壓 Ui(V): | 1000V | ||||||||||
額定沖擊耐受電壓 Uimp(kV): | 8KV | ||||||||||
額定運行短路 分?jǐn)嗄芰?/span> Ics(kA): | AC400V | 18kA | 35kA | 65kA | 18kA | 35kA | 65kA | 35kA | 70kA | 35kA | 70kA |
AC690V | 4kA | 8kA | 8kA | 8kA | 8kA | 8kA | 8kA | 8kA | 8kA | 8kA | |
額定Max限 短路分?jǐn)嗄?/span>力 Icu(kA): | AC400V | 25kA | 50kA | 65kA | 25kA | 50kA | 65kA | 50kA | 70kA | 50kA | 70kA |
| AC690V | 8kA | 8kA | 8kA | 4kA | 8kA | 8kA | 8kA | 8kA | 8kA | 8kA | |
額定短時耐受電流 Icw(kA): | - | - | - | - | - | - | 10kA/1s | 10kA/1s | 10kA/1s | 10kA/1s | |
適用頻率: | 50/60Hz | ||||||||||
選擇性類別: | A類 | B類 | |||||||||
過電流脫扣器類型: | 電子式 | ||||||||||
GYCM8E外形 尺寸 | 殼架等 級電流 | GYCM8E-160 | GYCM8E-250 | GYCM8E-400 | GYCM8E-630 | ||||||
規格 | 3P | 4P | 3P | 4P | 3P | 4P | 3P | 4P | |||
寬 | 90 | 120 | 105 | 140 | 140 | 184 | 140 | 184 | |||
長 | 155 | 155 | 165 | 165 | 257 | 257 | 257 | 257 | |||
高/面蓋 | 68/82 | 68/82 | 68/88 | 68/88 | 103 | 103 | 103 | 103 | |||
高/手柄 | 94/108 | 94/108 | 96/116 | 96/116 | 152 | 152 | 152 | 152 | |||
塑殼式斷路器: | GYCM8E-800 | GYCM8E-1250 | GYCM8E-2000 | ||||
| 殼架等級電流In: | 630A(400A-630A可調 ) 800A(500A-800A可調) | 1000A(630A-1000A可調) 1250A(850A-1250A可調) | 1250A(500A-1250A可調) 1600A(630A-1600A可調) 2000A(800A-2000A可調) | ||||
短路分?jǐn)嗄芰Υ?hào): | M | H | M | H | M | H | |
規格 | 3P;4P | ||||||
額定工作電壓Ue(V),AC: | AC400V,AC690V | ||||||
額定絕緣電壓Ui(V): | 1000V | ||||||
額定沖擊耐受電壓 Uimp(KV): | 8kV | ||||||
額定運行短 | AC400V | 50kA | 50kA | 50kA | 50kA | 50kA | 85kA |
| AC690V | 10kA | 10kA | 10kA | 10kA | 20kA | 20kA | |
額定限短 | AC400V | 65kA | 65kA | 65kA | 65kA | 50kA | 100kA |
| AC690V | 20kA | 20kA | 20kA | 20kA | 20kA | 20kA | |
| 額定短時耐受電流Icw(kA): | 20kA/1s | ||||||
| 適用頻率: | 50/60Hz | ||||||
| 選擇性類別: | B類 | ||||||
| 過電流脫扣器類型: | 電子式 | ||||||
GYCM8E外形 尺 寸 ( mm ) 寬*長*高 | 殼架等級電流 | GYCM8E-800 | GYCM8E-1250 | GYCM8E-2000 | |||
| 規格 | 3P | 4P | 3P | 4P | 3P | 4P | |
| 寬 | 210 | 280 | 210 | 280 | 210 | 280 | |
| 長 | 275.5 | 275.5 | 275.5 | 275.5 | 340 | 340 | |
| 高/面蓋 | 103 | 103 | 103 | 103 | 141 | 141 | |
| 高/手柄 | 152 | 152 | 152 | 152 | 244 | 244 | |
