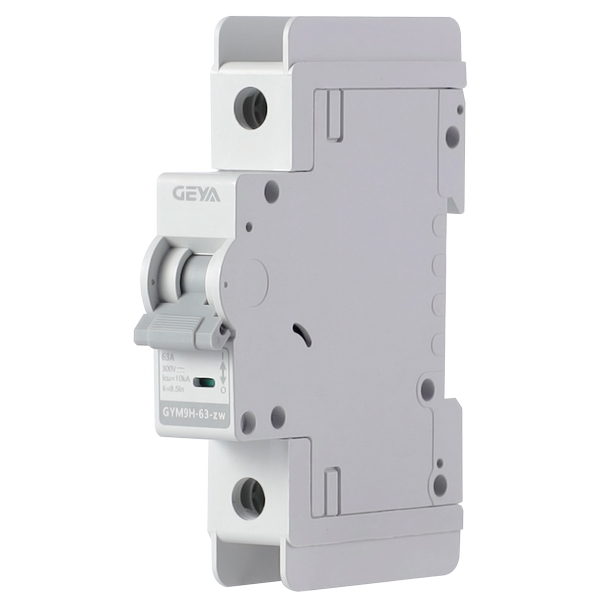

為什么選擇GYM9H-63-ZW 高分斷直流小型斷路器？ |
在直流配電系統中，對斷路器的分斷能力、安全性及適用性有要求。GYM9H- 63-ZW斷路器憑借其針對直流特性優化的滅弧技術與結構設計，能夠安全、快速地切斷 直流故障電流，有效防止因過載或短路引起的設備損壞與安全事故。選擇它，即為您的 直流系統選擇了一款專業、可靠的保護方案。 |
GYM9H-63-ZW 高分斷直流小型斷路器產品優勢： |
1、高可靠性： 優化的內部結構與材料，在直流環境下穩定分斷，提供持續有效的保 護。 |
2、安裝便捷： 內置短接排設計，支持寬范圍導線（10.5-16mm2）接線，簡化了安裝流 程，節省布線時間。 |
3、使用安全： 符合嚴格的環保指令RoHS 2.0，不含有害物質；具備清晰的觸點位置指 示，直觀顯示通斷狀態，保障操作人員安全。 |
4、通用性強： 直流無性設計，接線時無需區分正負，減少了接線錯誤的風險，應用 更為靈活。 |
GYM9H-63-ZW 高分斷直流小型斷路器產品特點： |
1、高分斷能力： 專為高分斷需求設計，能有效切斷直流系統中的高電壓、大電流故障。 |
2、廣泛的電壓覆蓋： 適用于額定電壓至高1200V的直流系統，滿足多種高壓直流應用場 合。 |
3、內置短接排接線： 方便多回路并聯接線，提升安裝效率并保持柜內整潔。 |
4、直流無性： 正負均可接入，接線方便，避免因性接反而導致的安裝問題。 |
5、觸點位置指示： 通過指示器明確顯示“通”或“斷”狀態，便于日常維護和故障排 查。 |
6、強大的接線能力： 可接入截面積為10.5mm2至16mm2的導線，適應不同的布線需 求。 |
GYM9H-63-ZW 高分斷直流小型斷路器產品應用： |
GYM9H-63-ZW斷路器廣泛應用于需要對直流電進行分配與保護的各類場合，主要包 括： |
1、通訊系統： 通訊基站、數據中心等的直流配電柜。 |
2、光伏發電系統： 太陽能光伏發電站的直流匯流箱、逆變器前端等。 |
3、其他直流應用： 如軌道交通、船舶電力系統等需要穩定直流保護的領域。 |
GYM9H-63-ZW 高分斷直流小型斷路器型號說明： | |
GYM9H-63- | ZW |
產品型號 | No poles直流 |
小型斷路器 MCB | |
GYM9H-63-ZW 高分斷直流小型斷路器技術參數： | |
額定電流(In)：1、2、3、4、6、10、16、20、25、32、40、50、63A | |
額定電壓(Ue)：1P:300VDC;2P:600VDC;3P:900VDC;4P:1200VDC | |
額定絕緣電壓(Ui)：1200V | |
Poles：1P、2P、3P、4P | |
脫扣曲線：B、C、D | |
分斷能力：6kA、10kA | |
機械壽命：20000次 | |
電氣壽命：1500次 | |
擰緊力距：2.0N.m | |
防護等級：IP20 | |
安裝方式：TH35-7.5型標準導軌 | |
GYM9H-63-ZW 高分斷直流小型斷路器溫度補償： | |
當環境溫度不是基準溫度30度時，參考修正系數如下： | |
環境溫度 | -20℃ | -10℃ | 0℃ | 10℃ | 20℃ | 30℃ | 40℃ | 50℃ | 60℃ |
電流修正系數 | 1.25 | 1.2 | 1.15 | 1.10 | 1.05 | 1.00 | 0.95 | 0.90 | 0.85 |

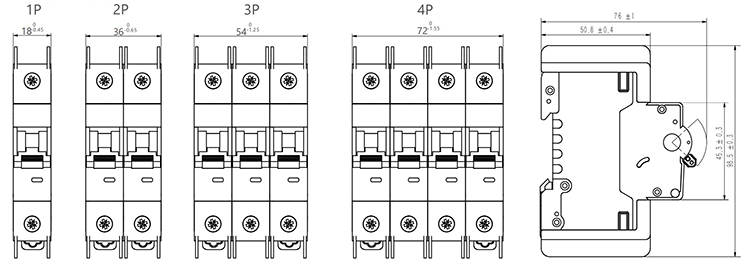

GYM9H-63-ZW 高分斷直流小型斷路器產品尺寸： |
|

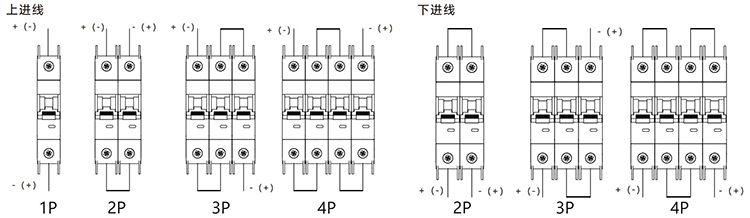

GYM9H-63-ZW 高分斷直流小型斷路器產品接線： |
|

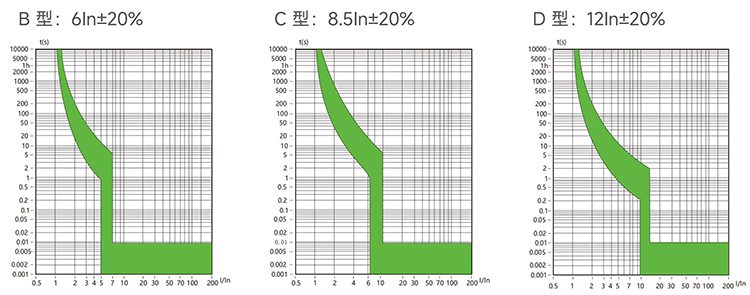

GYM9H-63-ZW 高分斷直流小型斷路器脫口曲線： |
|
GYM9H-63-ZW 高分斷直流小型斷路器脫口特性： |
脫扣類型 | 電 流 ( A ) | 起始狀態 | 起始時間 | 預期結果 | 基準溫度 |
| B、C、D | 1.05In | 冷態 | t≥1h(In≤63) | 不脫扣 | 30℃ |
1.3In | 熱態 | t≤1h(In≤63) | 脫扣 | ||
2.55In | 冷態 | 1s<t<120s | 脫扣 |
