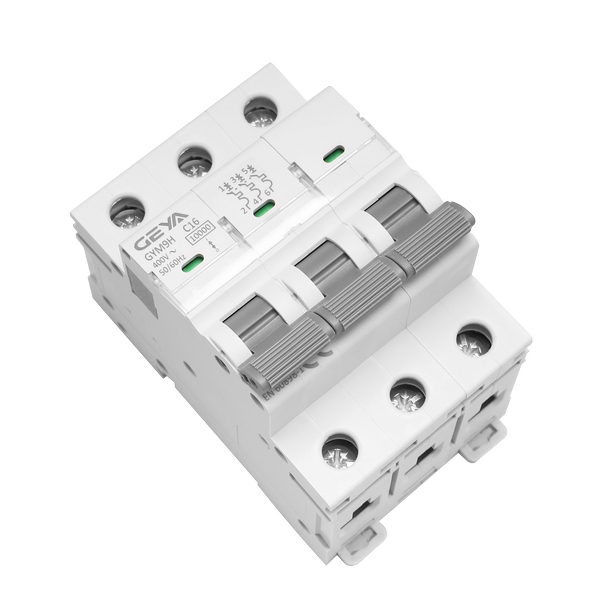

選擇GYM9H小型斷路器，意味著為您的電力系統選擇了一款安全、可靠且實用的保

護方案。其的保護功能能夠有效預防因電路故障引發的風險。人性化的設計，如狀

態指示和便捷安裝，減少了維護的復雜度。廣泛的適用性使其能夠靈活應對從家庭到工

業等各種場合的配電需求。

GYM9H系列高分?jǐn)嘈⌒蛿嗦菲鳟a(chǎn)品優勢：

1、安全性高：過載和短路保護的快速響應機制，為人員和設備提供安全保障。

2、實用性強：可視化設計與靈活的接線能力，簡化了日常操作與維護。

3、適用性廣：寬泛的電流規格與安裝兼容性，滿足多樣化的項目需求。

GYM9H系列高分?jǐn)嘈⌒蛿嗦菲鳟a(chǎn)品特點：

1、可靠保護：提供精準的過載和短路保護，用電安全。

2、環保合規：產品符合RoHS 2.0環保指令要求，對環境友好。

3、便捷安裝：采用TH35-7.5標準導軌安裝方式，安裝與拆卸簡便，提升工作效率。

4、狀態可視：配備透明的ID窗口和清晰的接觸位置指示器，方便用戶快速識別電路通斷

狀態。

5、連接靈活：支持雙匯流排連接方式，為復雜的配電箱布線提供了便利。

6、寬泛兼容：接線端子兼容線徑范圍為0.5至25平方毫米，適配多種應用場景的導線需

求。

GYM9H系列高分?jǐn)嘈⌒蛿嗦菲鳟a(chǎn)品應用：

GYM9H小型斷路器具有廣泛的適用性，是多種場合的理想選擇：

1、工業領域：工廠、車間的配電箱與設備控制柜。

2、商業建筑：辦公樓、商場、酒店等場所的照明與電源分配系統。

3、高層住宅：各類高層公寓、住宅小區的戶內配電箱。

4、基礎設施：其他需要標準電路保護的民用及商用建筑。

GYM9

??

H

??

產品型號

H: 10000

None: 6000

小型斷路器

MCB

GYM9H系列高分?jǐn)嘈⌒蛿嗦菲骷夹g(shù)參數：

額定電流（In）：1、2、3、4、6、10、16、20、25、32、40、50、63A

額定電壓（Ue）：240/415V~；230/400V~

額定絕緣電壓（Ui）：500V

額定脈沖耐受：4kA

Poles：1P、2P、3P、4P

跳閘曲線：B、C、D

工作頻率：50/60Hz

分?jǐn)嗄芰Γ?kA、10kA

機械壽命：20000次

電氣壽命：10000次

擰緊力矩：2.0N.m

防護等級：IP20

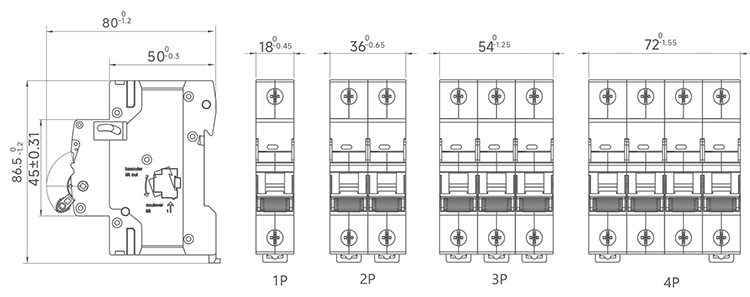

GYM9H系列高分?jǐn)嘈⌒蛿嗦菲鳟a(chǎn)品尺寸：

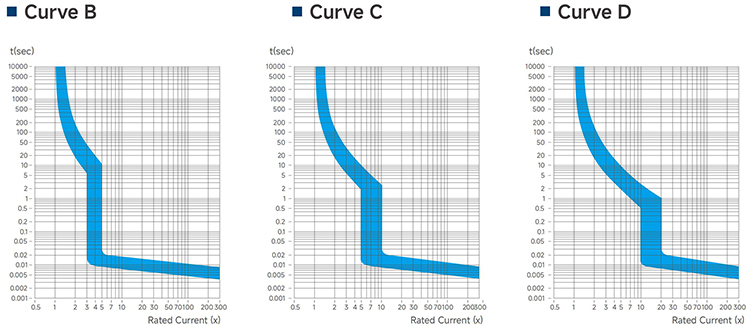

GYM9H系列高分?jǐn)嘈⌒蛿嗦菲魈l曲線：

GYM9H系列高分?jǐn)嘈⌒蛿嗦菲鳒囟妊a(bǔ)償：

當環境溫度不是30℃的基線溫度時，參考校正系數如下：

電流校正系數
