一、為什么選擇GRD9L-S型帶RS485款重合閘？

GRD9L-S型帶RS485款重合閘的核心優勢貫穿操控、適配、安全、能耗、安裝等全維度，憑借這些優勢，成為各類電氣場景電路

管控的優選設備：

1.  控制便捷高效：

支持RS485遠程合閘、分斷及設備運行狀態監控，采用Modubus-RTU通信規約，指令響應迅速，動作時間≤1s，可實時讀取設

備運行各項參數，實現精細化管控，兼顧遠程控制與本地操作需求，操作便捷性大幅提升。

2.  適配性廣泛：

可通過更換手柄適配不同規格斷路器/漏保開關，能與RCCB、MCB等常用配電設備配合使用，同時可靈活搭配輔助觸點、分勵脫

扣器等多種輔助配件，適配多元電氣場景，無需額外適配其他設備，降低使用成本。

3.  安全性能：

內置機械、電子雙鎖保護功能，檢修期間可有效鎖止設備，避免誤操作引發安全隱患；配備紅綠雙色LED指示燈，清晰地顯示設

備運行狀態，故障跳閘時可及時提醒工作人員，保障人員與設備安全。

4.  低耗耐用：

待機功耗低，直流待機功耗1W、交流待機功耗1VA，節能效果；機械壽命可達10000次，電壽命4000次，長期運行穩定可靠，

有效降低后期運維成本，提升設備使用性價比。

5.  安裝靈活便捷：

采用Din rail EN/IEC 60715標準導軌安裝方式，安裝位置可靈活選擇，操作機構僅18mm寬度，體積小巧，不占用過多配電空

間，便于現場部署，同時安裝及維護流程簡便，提升現場作業效率。

6.  環境適應性強：

工作環境溫度范圍為-20℃至+55℃，存儲運輸溫度范圍為-35℃至+75℃，可適應高溫、低溫等多種復雜環境，適配不同地域、

不同場景的使用需求，無需擔心環境因素影響設備運行。

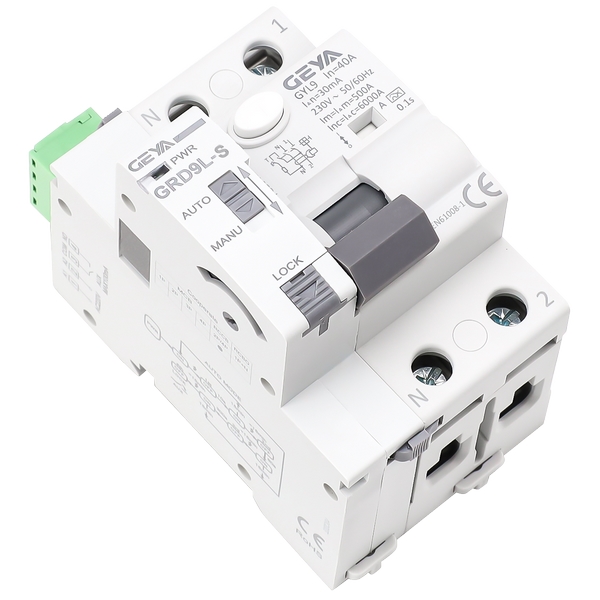

二、GRD9L-S型帶RS485款重合閘的特點

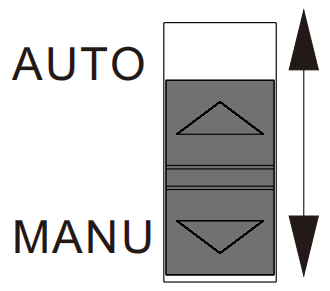

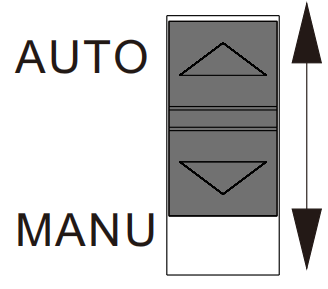

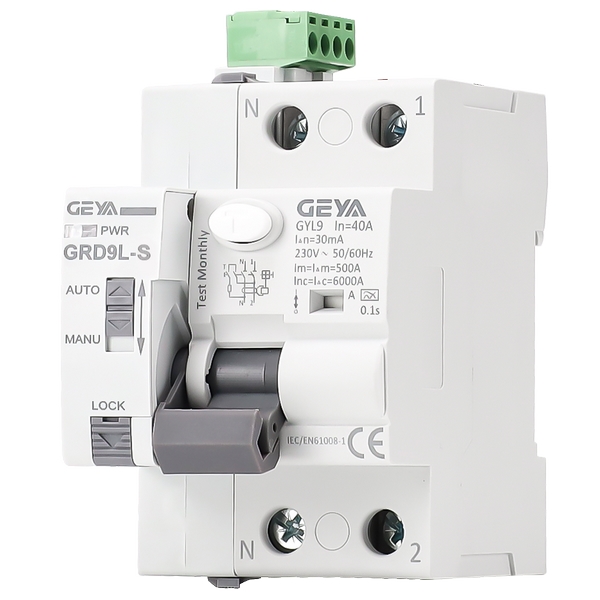

1.  雙模式控制：

配備手動/自動選擇開關，AUTO自動模式可通過RS485發送指令實現遠程控制，MANU手動模式僅支持本地手動操作，靈活滿

足不同使用場景的操控需求。

2.  狀態清晰可辨：

設備上電后，綠色指示燈閃爍2秒，待電源穩定后保持常亮；當MCB/RCCB發生故障跳閘時，紅色指示燈點亮，正常分閘指令不

會觸發紅燈，便于快速判斷設備狀態。

3.  規格多樣可選：

支持DC12V、DC24V-48V、AC220V（50-60Hz）等多種額定電源電壓，電壓波動范圍±10%，可精準適配不同供電場景的使

用需求。

4.  結構設計合理：

外形尺寸小巧，整機重量（僅重合閘）僅80g，接線能力適配1×2.5mm或2×1.5mm線路，接線規范、操作便捷，可提升現場安

裝效率。

5.  可定制化服務：

支持根據用戶實際需求定制附加功能，訂貨時注明匹配的漏電/斷路器具體規格，即可實現個性化適配，滿足不同場景的使用需

求。

6.  安全合規：

設備防護等級達IP20，符合相關電氣安全標準，產品安裝需由專業電氣工作人員操作，規范接線，使用安全、合規。

三、GRD9L-S型帶RS485款重合閘的應用

1.  電網終端線路：

可廣泛應用于電網終端線路的控制與保護，實現遠程分合閘及運行狀態監控，有效保障線路穩定運行，減少故障停機時間。

2.  新能源領域：

適配新能源電路管理、新能源汽車充電樁等場景，可精準控制電路通斷，實時監測運行參數，保障新能源設備安全穩定運行。

3.  智能家居：

可融入智能家居系統，實現家電電路的遠程控制與安全監控，進一步提升家居用電的安全性與便捷性，適配智能居家發展需求。

4.  智慧工廠：

應用于智慧工廠的電路管理，可與PLC、PC等設備協同配合，實現工廠電路的智能化控制與實時監測，助力提升生產效率。

5.  智能電子三聯：

適配智能電子三聯場景，可實現多回路電路的協同控制，優化電路管理流程，提升電路管控效率。

6.  其他場景：

可根據用戶實際需求，靈活搭配不同配件與斷路器/漏保開關，廣泛應用于各類需要遠程控制與實時監控的電氣場景，實用性強。

四、GRD9L-S型帶RS485款重合閘技術參數

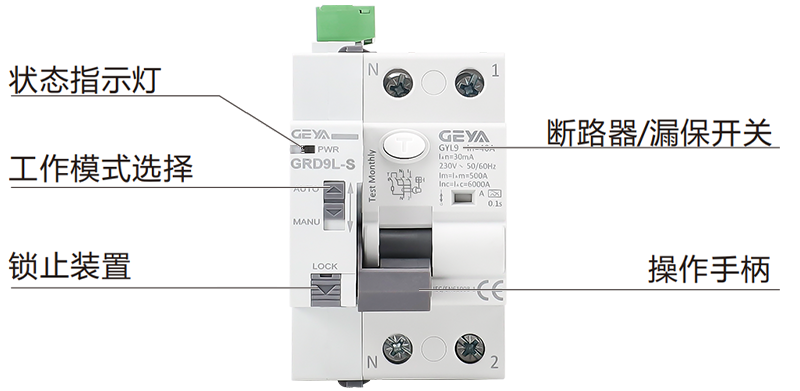

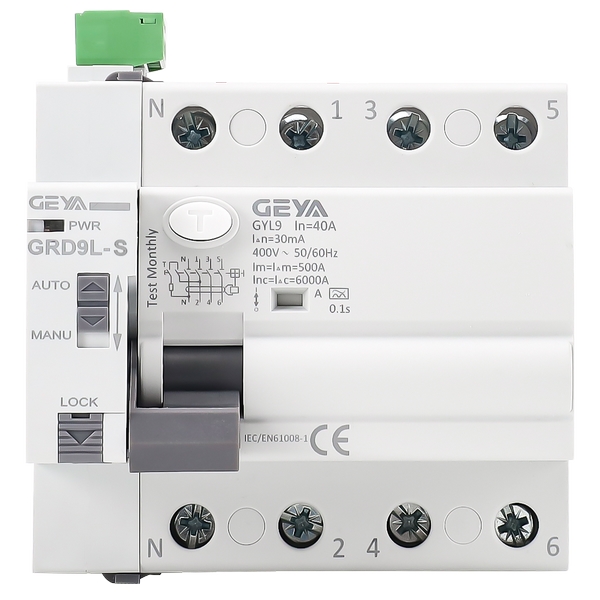

五、GRD9L-S型帶RS485款重合閘產品面板

六、GRD9L-S型帶RS485款重合閘產品尺寸與安裝

（一）產品尺寸：

1、重合閘尺寸

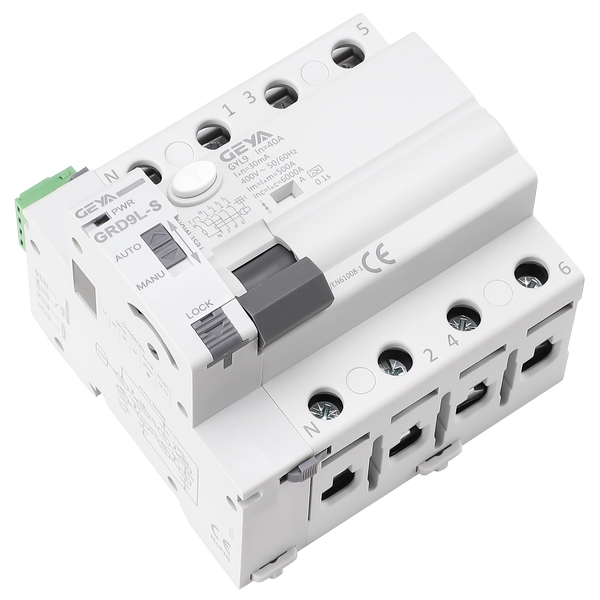

2、與RCCB搭配尺寸

3、與MCB搭配尺寸

（二）產品安裝：

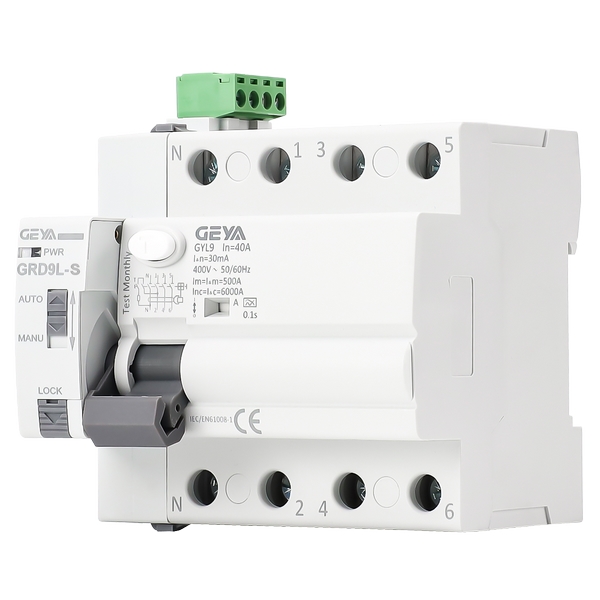

1、搭配RCCB安裝

2、搭配MCB安裝

3、合閘鎖止

注: 當進行電路檢修時，請拉下鎖扣,并掛上掛鎖，此時無法手動操作合閘，請勿強行合閘。

4、搭配附件安裝

（三）注意事項：

七、GRD9L-S型帶RS485款重合閘產品接線

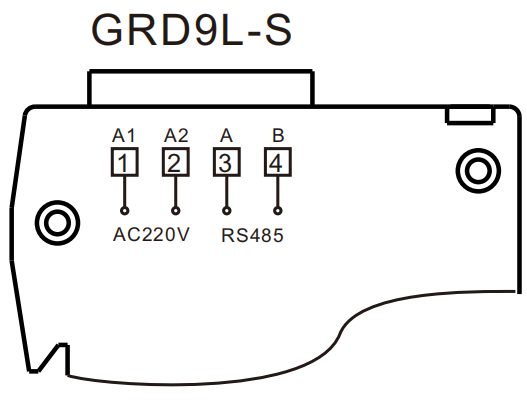

1、接線圖

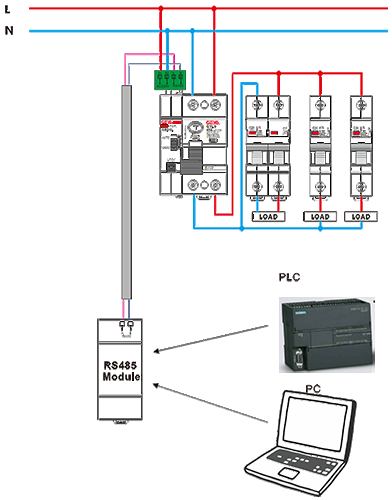

2、接線示例

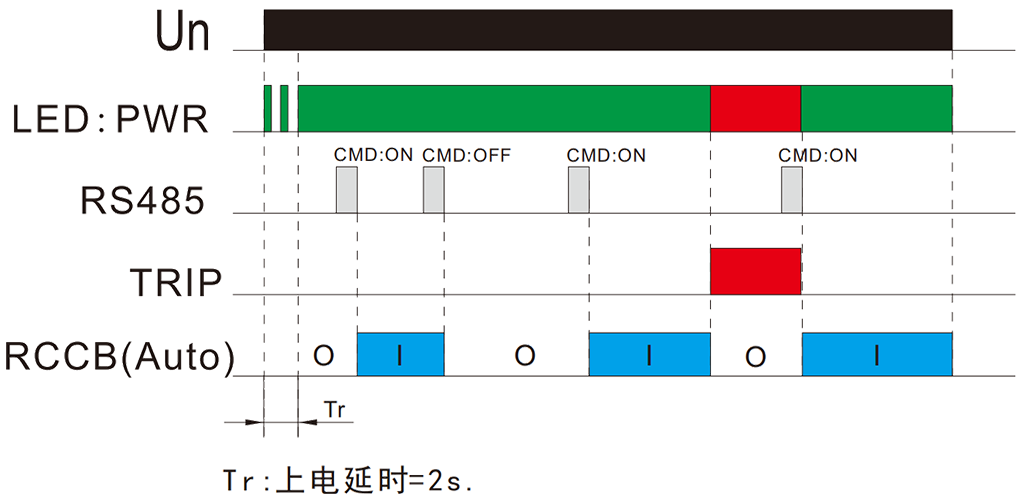

八、GRD9L-S型帶RS485款重合閘產品功能圖
