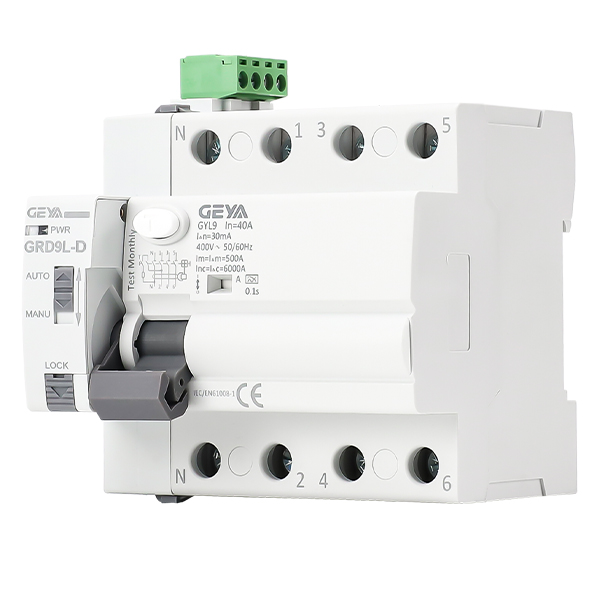

一、為什么選擇GRD9L-C/D型帶開關量輸入控制款重合閘？

GRD9L-C/D型帶開關量輸入控制款重合閘兼顧實用性與安全性，可適配多種規格的斷路器、漏保開關，配備手動與自動雙操作

模式，可實現遠程分合閘操作，操作流程簡潔、適配范圍廣泛。產品機械壽命與電壽命均達到行業標準，能有效提升電路控制的便

捷性與穩定性，可適配配電網自動化、智能運維等多場景使用需求，助力減少停電帶來的各類損失。

1. 適配性強：

可通過更換手柄適配不同規格的斷路器、漏保開關，兼容GYM9、GYL9等系列產品，同時可搭配輔助觸點、報警觸點等多種輔

助配件，能靈活適配配電網自動化、智能配電箱等各類電路控制場景，無需額外改造即可快速投入使用，降低前期部署成本。

2. 安裝便捷：

采用EN/IEC 60715標準卡軌安裝方式，安裝位置可靈活選擇，操作機構寬度僅為18mm，體積小巧緊湊，能有效節省配電箱內

部安裝空間，簡化安裝流程、提升安裝效率。

3. 穩定性高：

電源電壓波動適應范圍廣，可承受-10%至+10%的電壓波動，工作環境溫度適配范圍寬，能在-20℃至+55℃的惡劣環境下穩定

運行，可有效保障配電網線路持續穩定供電，減少瞬時性故障導致的供電中斷，進一步提升供電可靠性。

4. 壽命持久：

產品機械壽命可達10000次，電壽命可達4000次，耐磨耐用、損耗低，長期使用不易出現故障，能有效降低后期設備維護頻率

與維護成本，提升設備整體使用性價比。

5. 安全可靠：

配備機械與電子雙鎖保護功能，電路檢修期間可鎖定操作狀態，有效防止誤操作引發的安全隱患；同時通過LED指示燈實時清晰

顯示設備工作狀態，便于技術人員及時排查異常、規避電路故障風險，適配無人值守變電站等場景的安全運維需求。

二、GRD9L-C/D型帶開關量輸入控制款重合閘的特點

1. 控制方式靈活：

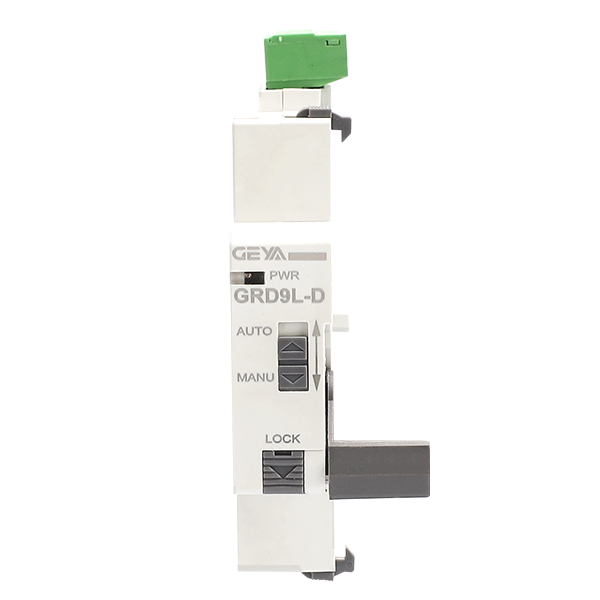

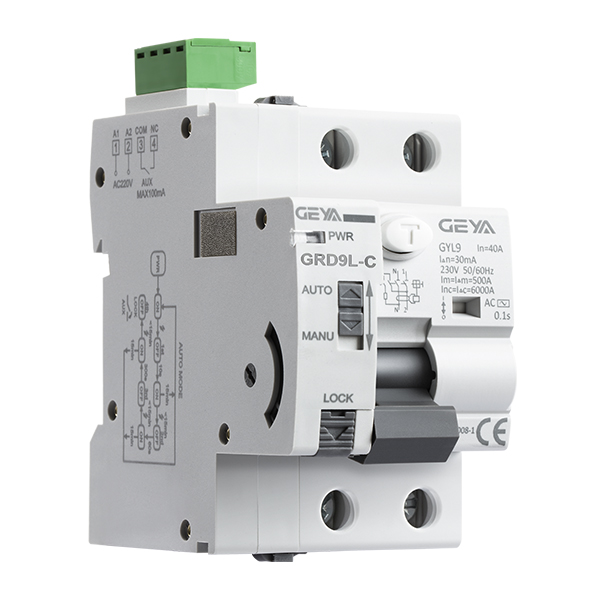

支持開關量輸入控制，可實現遠程集控操作，其中GRD9L-C型側重基礎開關量控制功能，GRD9L-D型額外增設自動重合閘功

能，可針對瞬時性電路故障快速完成重合操作，提升供電連續性，用戶可根據實際使用需求選擇對應型號。

2. 模式可切換：

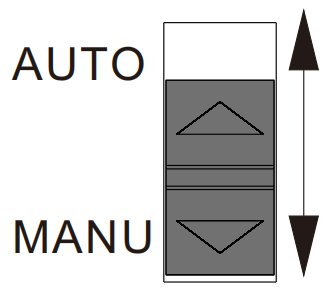

配備手動/自動雙向選擇開關，AUTO自動模式下，可通過開關量輸入實現遠程分合閘操作，適配智能運維、遠程集控場景需

求；MANU手動模式下，僅支持現場手動操作，可滿足應急操作場景需求，適配不同工況使用。

3. 動作迅速：

分合閘動作響應時間≤1s，反應及時、操作高效，能快速應對電路狀態變化，減少電路故障對設備、線路造成的影響，保障電路

系統穩定運行。

4. 重合閘可控：

GRD9L-D型自動重合閘次數設定為3次，可滿足多輪瞬時性故障重合需求，重合閘時間可在10秒、60秒、300秒之間靈活切

換，可根據瞬時性故障特點精準調整，合閘成功后可自動或手動清零計數，有效提升重合操作成功率。

5. 功耗較低：

直流待機功耗僅1W、動作功耗20W，交流待機功耗1VA、動作功耗20VA，節能效果，可長期降低設備運行能耗與使用成本。

三、GRD9L-C/D型帶開關量輸入控制款重合閘的應用

1. 電網終端線路：

可廣泛應用于電網終端、架空線路的電路控制與保護工作，適配配電網自動化升級需求，能實現分合閘遠程控制，有效提升電網

終端線路管理效率，助力減少停電損失、進一步提升供電可靠性。

2. 新能源領域：

適配新能源電路管理、新能源汽車充電樁等場景，可穩定控制電路通斷狀態，保障新能源設備安全、穩定運行，滿足新能源領域

的電氣控制需求。

3. 智能場景：

可應用于智能家居、智慧工廠、智能電子三聯、智能配電箱等各類智能場景，能實現電路智能化控制與遠程集控，適配智能設備

聯動需求，助力構建完善、高效的智能運維體系。

4. 電氣設備配套：

可與GYM9、GYL9等系列斷路器、漏保開關配套使用，廣泛應用于各類工業、民用電氣設備的電路控制環節，適配多領域電氣

設備的使用需求。

5. 遠程控制場景：

可搭配GPRS/WIFI模塊使用，通過手機等遠程終端實現開關量輸出控制與遠程投退操作，適配無人值守變電站、遠程集控等需

遠程管理的電路場景，大幅提升運維效率、降低人工運維成本。

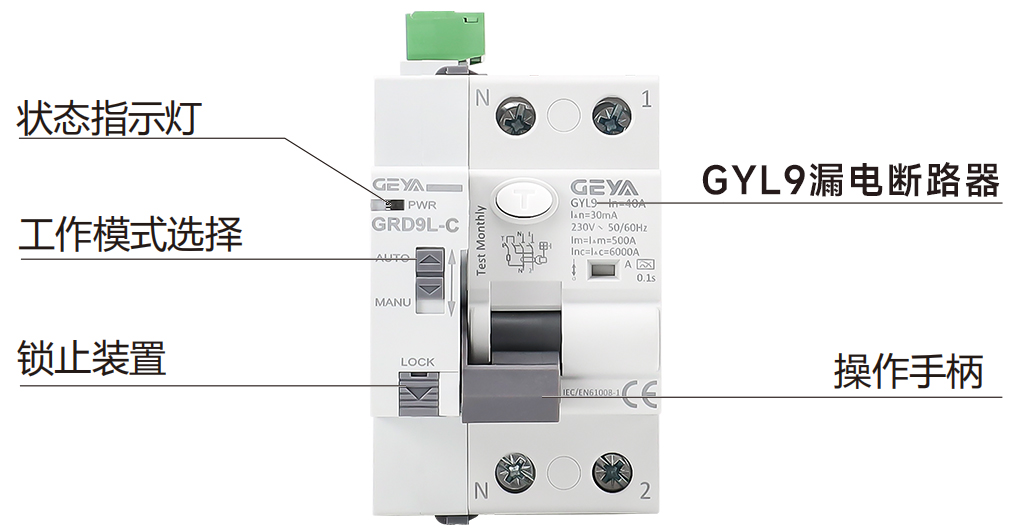

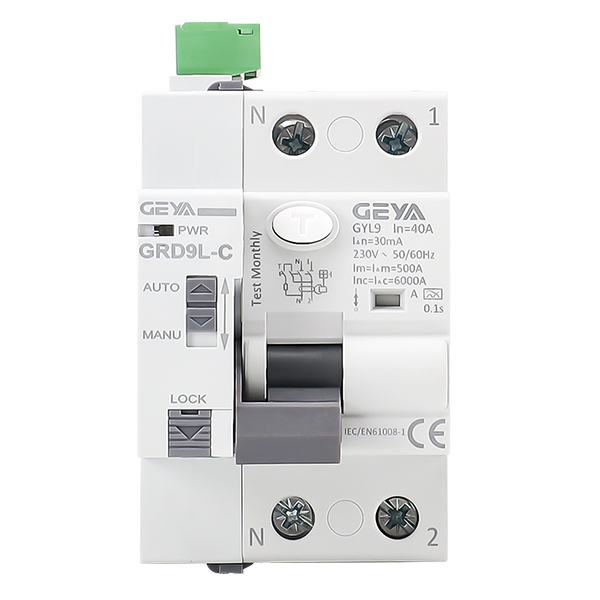

四、GRD9L-C/D型帶開關量輸入控制款重合閘的產品面板

五、GRD9L-C/D型帶開關量輸入控制款重合閘技術參數

六、GRD9L-C/D型帶開關量輸入控制款重合閘尺寸與安裝

（一）產品尺寸

1、重合閘尺寸

2、搭配RCCB尺寸

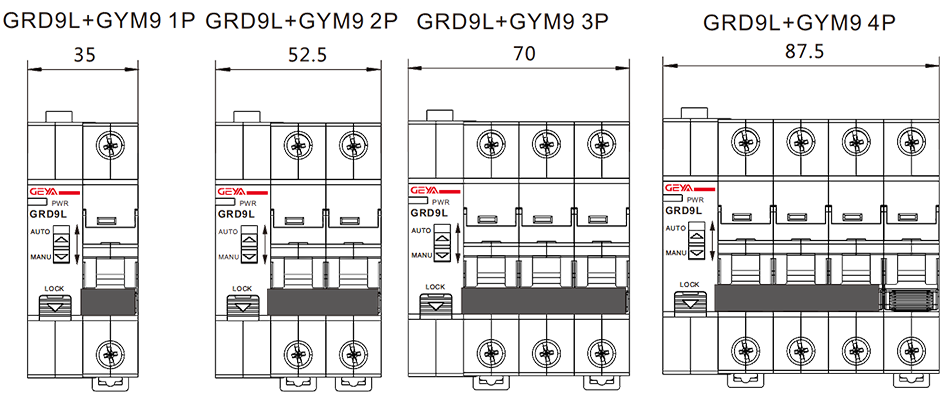

3、搭配MCB尺寸

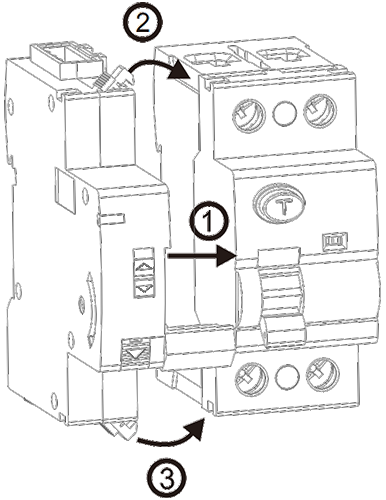

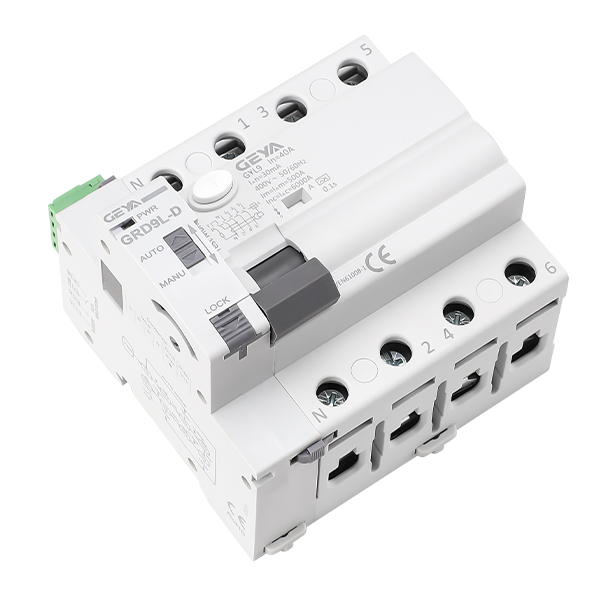

（二）搭配RCCB安裝

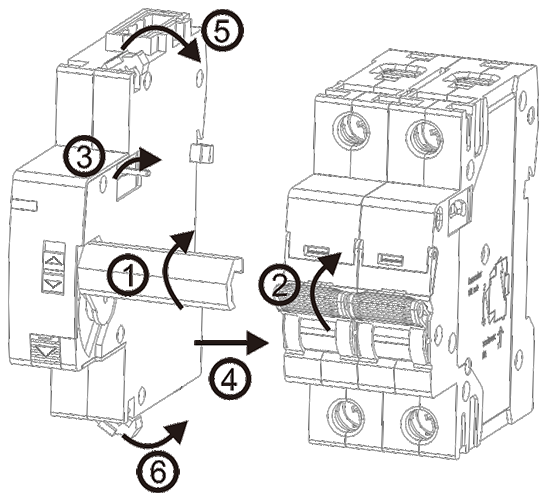

（三）搭配MCB安裝

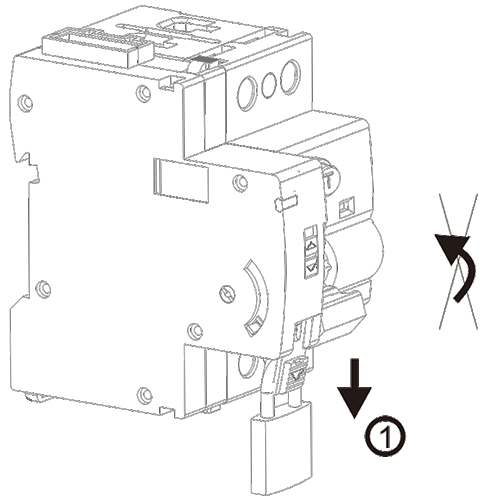

（四）合閘鎖止

注: 當進行電路檢修時，請拉下鎖扣,并掛上掛鎖，此時無法手動操作合閘，請勿強行合閘。

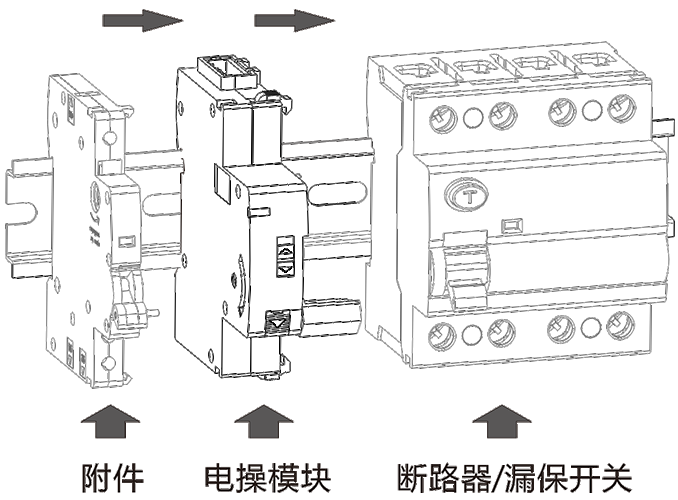

（五）搭配附件安裝

（六）注意事項

七、GRD9L-C/D型帶開關量輸入控制款重合閘產品接線

（一）產品接線

（二）接線示例

八、GRD9L-C/D型帶開關量輸入控制款重合閘產品功能圖

（一）GRD9L-C型帶開關量輸入控制款重合閘功能圖

（二）GRD9L-D型帶開關量輸入控制款自動重合閘功能圖

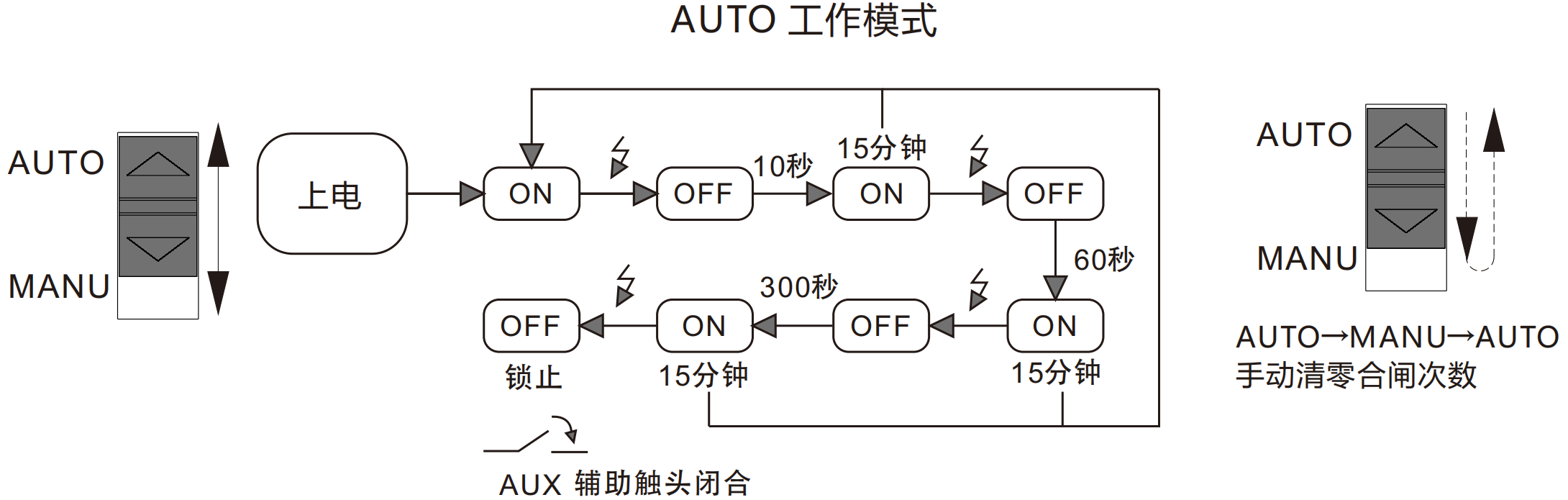

當MCB/RCCB發生故障跳閘時,會自動合閘,合閘邏輯見下圖所示：

注：

1、表示故障跳閘
