GRD9S-F100系列物聯網小型智能斷路器兼顧材質可靠性、功能性與場景適配性,解決傳統斷路器監測不精準、操作不便、維護
繁瑣等痛點,既滿足工業、家居等多場景配電需求,又能通過智能化設計降低運維成本,保障用電安全,適配泛在電力物聯網建設
需求。
1. 機構與材質優勢:
采用機械結構,分?jǐn)嗄芰Ω摺⑦\(yùn)行穩定;分合閘電機選用大扭矩直流電機,使用壽命長,可保障合閘可靠;外殼采用阻燃PA66
尼龍材質,抗寒耐熱,能有效降低火災風險。
2. 核心部件優勢:
脫扣線圈采用無氧銅漆包線,鐵芯為電工純鐵,可快速響應短路電流;動觸點為銀鎳合金、靜觸點為銀石墨,接觸穩定且抗電弧
侵蝕;接線板為紫銅鍍銀材質,導電穩定、耐腐蝕。
3. 監測精度優勢:
搭載集成化采樣模塊,搭配獨立高精度電流、溫度、漏電互感器,實現電流、電壓、功率、溫度等全維度精準監測,電壓電流檢
測精度達0.5級,電量精度達1.0級。
4. 智能化優勢:
采用高性能國產32位MCU,內置RT實時操作系統,響應迅速;支持APP遠程控制與本地控制,合閘、分閘響應延遲≤0.5秒,可
實現定時控制與場景聯動;具備OTA遠程升級功能,便于后續維護與優化。
5. 安全保護優勢:
采用電子脫扣與機械熱磁脫扣冗余設計,即便電子部分失效,仍能實現過載、短路保護;具備漏電遠程自檢、失復電保護等功
能,多級預警機制可通過多渠道推送報警信息,守護用電安全。
6. 通訊優勢:
標配RS485通訊,可靈活選擇WiFi、4G、Zigbee等多種通訊方式,支持多協議共存,網關接入能力強,適配不同場景的通訊需
求。
1. 檢修安全保障:
配備檢修安全鎖,檢修模式下禁止遠程及本地控制,有效保障檢修人員人身安全;同時具備故障原因、操作事件自動判斷與分析
功能,可顯示操作日志,方便檢修排查。
2. 電源與數據保護:
采用獨立電源設計,可防止系統整體癱瘓;主電路斷電后,能保障數據保存與上傳不丟失;零線斷電后,立即啟動斷電保護并上
傳斷零告警。
3. 模塊化與靈活性:
采用模塊化設計,可選擇性搭配,使用靈活;保護功能及閾值可遠程自定義設定,可靈活選擇功能關閉、報警和跳閘保護方式,
適配不同場景需求。
4. 全維度保護:
除基礎的過欠壓、過載、短路保護外,還具備超溫、過功率、缺相、錯相、負載不平衡、打火、斷零等多種保護功能,規避用電
隱患。
5. 便捷運維:
支持多種遠程升級模式,減少維護困擾;具備用電數據歷史記錄與導出功能,便于用電分析,可實現用電異常事件記錄查詢。
6. 節能與便捷控制:
具備定時開關功能,可實現設備定時啟停,助力節約用電;支持手動與遠程分合閘,操作便捷,適配不同操作場景。
1. 智能電表測量系統:
適配電表監測場景,可精準采集用電數據,實現用電數據可視化,助力用電精益管理,破解傳統電表監測不的難題。
2. 光伏并網場景:
可穩定接入光伏配電電路,實現光伏系統的安全保護與遠程監測,保障光伏并網運行穩定,適配新能源發電場景需求。
3. 工業控制領域:
適用于工業固定設備配電,可通過RS485通訊實現穩定數據傳輸,具備的保護功能,保障工業設備安全穩定運行。
4. 家居與辦公樓宇:
適配智能家居、辦公樓宇配電需求,可通過WiFi實現短距離高速控制,定時開關與遠程控制功能提升用電便捷性,保障家居與辦
公用電安全。
5. 公共服務領域:
可應用于學校、醫院、養老院、文物保護單位等場所,的安全保護功能可保障人員密集場所用電安全,適配公共服務場景的高安
全需求。
6. 戶外與場景:
適用于路燈控制系統、農業園林、加油站、油田、高鐵站等場景,其4G通訊版本可實現廣域覆蓋遠程監控,能適應戶外復雜環
境。
7. 成套設備配套:
可作為成套設備的核心配電部件,模塊化設計便于集成,的保護與監測功能提升成套設備的配電安全性與智能化水平。
GRD9S | - F | 100 | W | L | 2P | 63A | TUYA |
① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ |
① 格亞高端重合閘
② 代號
③ 殼架等級
④ 無:RS485 通訊;W:WiFi+RS485 通訊;G:4G 通訊 + RS485 通訊;Z:Zigbee+RS485 通訊
⑤ 無:不帶漏電;L:帶漏電;N:帶零線電流監測;R:帶漏 + 帶零線電流監測
⑥ 數
⑦ 額定電流
⑧ ESP/TUYA 物聯網
序 號 | 保護功能 | 保護類型 | GRD9S-F100 | 參數設置 | 設置值 | 出廠 | |||
1P | 2P | 3P | 4P | ||||||
| 1 | 過壓保護 | 關閉/報警/跳閘 | 跳閘 | 跳閘 | 跳閘 | 跳閘 | 過壓整定 | 250~300V | 280V |
過壓延時 | 0~10s | 3s | |||||||
| 2 | 欠壓保護 | 關閉/報警/跳閘 | 報警 | 報警 | 報警 | 報警 | 欠壓整定 | 110~200V | 185V |
欠壓延時 | 0~10s | 3s | |||||||
| 3 | 缺相保護 | 關閉/報警/跳閘 | 一 | 一 | 跳閘 | 跳閘 | 缺相整定 | 10~100V | 35V |
缺相延時 | 0~10s | 3s | |||||||
| 4 | 過載保護 | 關閉/報警/跳閘 | 報警 | 報警 | 報警 | 報警 | 過載整定 | 0.5~1.0 In | In |
過載延時 | 0~10s | 3s | |||||||
| 5 | 欠載保護 | 關閉/報警/跳閘 | 關閉 | 關閉 | 關閉 | 關閉 | 欠載比例 | 1~90% | 5% |
欠載延時 | 0~10s | 5s | |||||||
| 6 | 高溫保護 | 關閉/報警/跳閘 | 報警 | 報警 | 報警 | 報警 | 高溫整定 | 60~120℃ | 85℃ |
高溫延時 | 0~10s | 3s | |||||||
| 7 | 過功率保護 | 關閉/報警/跳閘 | 關閉 | 關閉 | 關閉 | 關閉 | 過功率值 | 50~50000W | 5000W |
過功率延時 | 0~10s | 3s | |||||||
| 8 | 欠功率保護 | 關閉/報警/跳閘 | 關閉 | 關閉 | 關閉 | 關閉 | 欠功率值 | 50~50000W | 5000W |
欠功率延時 | 0~10s | 3s | |||||||
| 9 | 斷電保護 | 關閉/報警/跳閘 | 一 | - | 關閉 | 關閉 | 斷電電壓值 | 0~100V | 35V |
斷電延時 | 0~10s | 3s | |||||||
| 10 | 電壓不平衡保護 | 關閉/報警/跳閘 | 一 | - | 關閉 | 關閉 | 電壓不平衡度 | 5~30% | 15% |
電壓不平衡延時 | 0~10s | 3s | |||||||
| 11 | 電流不平衡保護 | 關閉/報警/跳閘 | - | - | 關閉 | 關閉 | 電流不平衡度 | 5~30% | 15% |
電流不平衡延時 | 0~10s | 3s | |||||||
| 12 | 預警功能 | 開啟/關閉 | 關閉 | 關閉 | 關閉 | 關閉 | 預警比例 | 80~100% | 90% |
| 13 | 斷零保護 | 開啟/關閉 | - | 一 | 開啟 | 開啟 | 斷電延時 | 0~3s | 1s |
| 14 | 打火保護 | 關閉/報警/跳閘 | 報警 | 報警 | 一 | 一 | |||
| 15 | 錯相保護 | 關閉/報警/跳閘 | 報警 | 報警 | 報警 | 報警 | 錯相延時 | 0~10s | 3s |
| 16 | 定時控制 | 開啟/關閉 | 一 | 一 | 關閉 | 關閉 | 月/周/日/時/分 | ||
| 17 | 自動合閘 | 開啟/關閉 | 關閉 | 關閉 | 關閉 | 關閉 | |||
| 18 | 遠控允許 | 開啟/關閉 | 關閉 | 關閉 | 關閉 | 關閉 | |||
| 19 | 上電延時 | 開啟/關閉 | 關閉 | 關閉 | 關閉 | 關閉 | 延時時間 | 3~20s | 3s |
| 20 | 諧波檢測 | 關閉/報警/跳閘 | - | 一 | 關閉 | 關閉 | 諧波量THD | 10~50% | 15% |
項目 | GRD9S-F100 |
符合標準 | GB 10963、NBT42149/IEC60898、EC63024 |
產品規格 | 1P、2P、3P、4P |
額定電壓 | 1P/2P:230V;3P/4P:400V |
脫扣類型 | B、C、D |
短路分?jǐn)嗄芰?/span> | 100:Icn=Ics=6KA;100H:Icn=10KA、Ics=7.5KA |
機械壽命 | >6000 次 |
電氣壽命 | >15000 次 |
合閘 / 分閘時間 | <3.0s/<1.0s |
電量計量精度 | 1.0 級 |
使用工作環境溫度 | -25~70℃ |
防護等級 | IP20 |
安裝方式 | 35mm 標準導軌 |
接線能力 | 35mm2 |
合分閘方式 | 手動或遠程合分 |
功能參數設置方式 | App、PC、PDA etc |
通訊方式 | RS485、TUYA wifi、ESP wifi、Zigbee、Lora、4G、RJ45 etc |

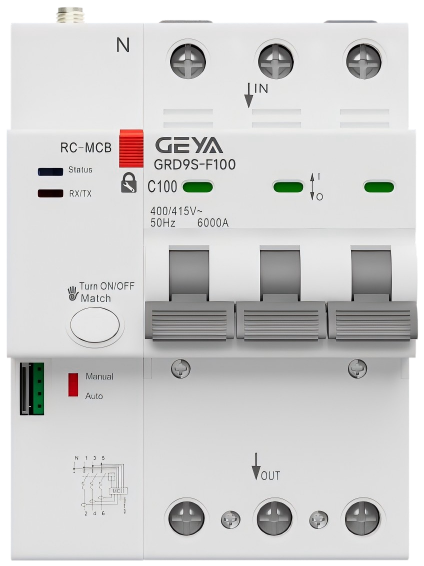

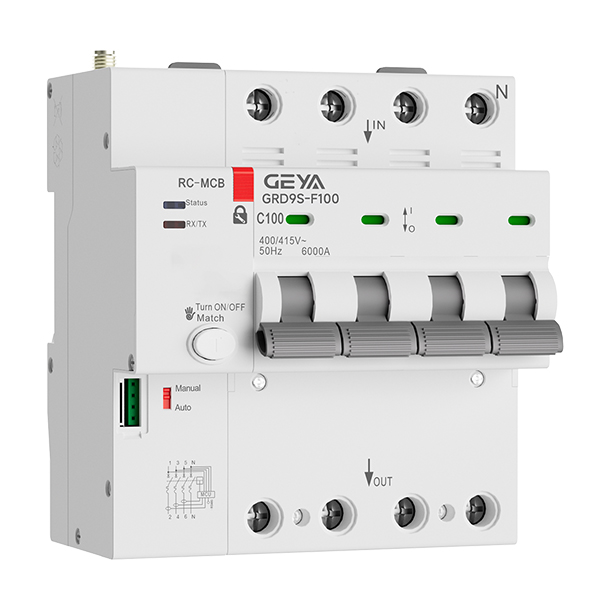

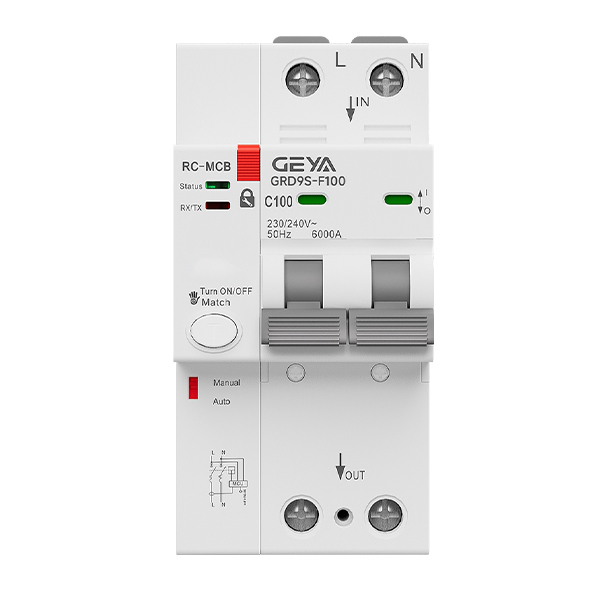

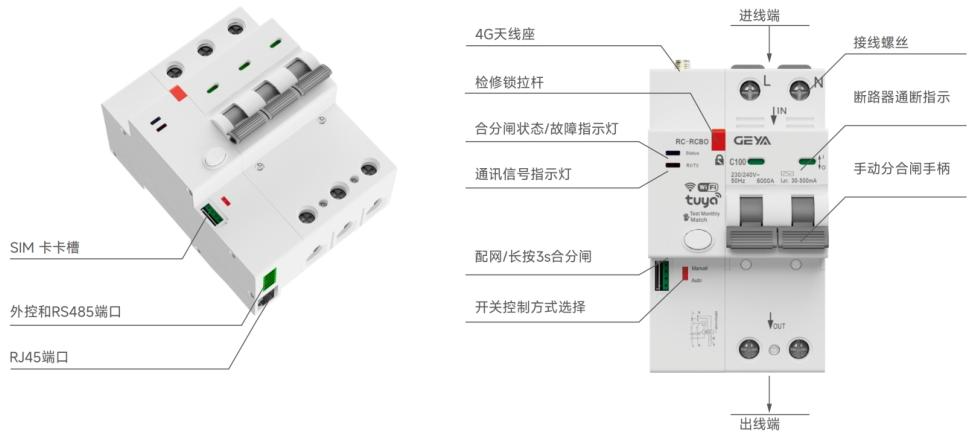

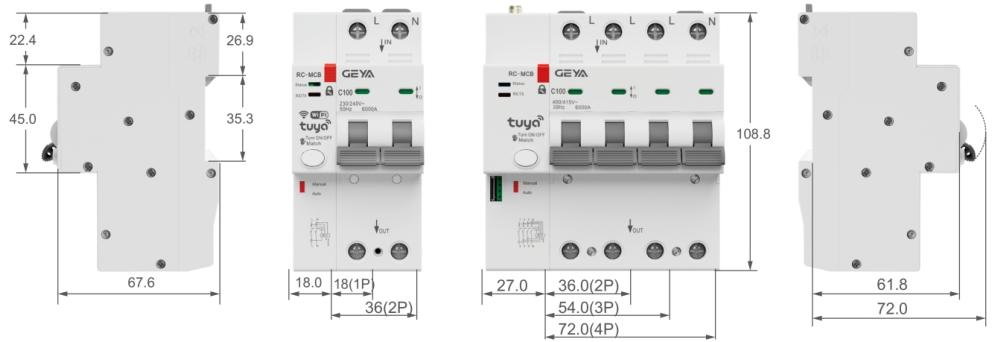

通訊方式:RS485

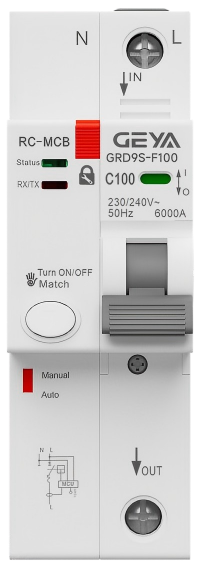

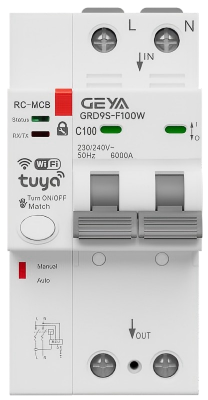

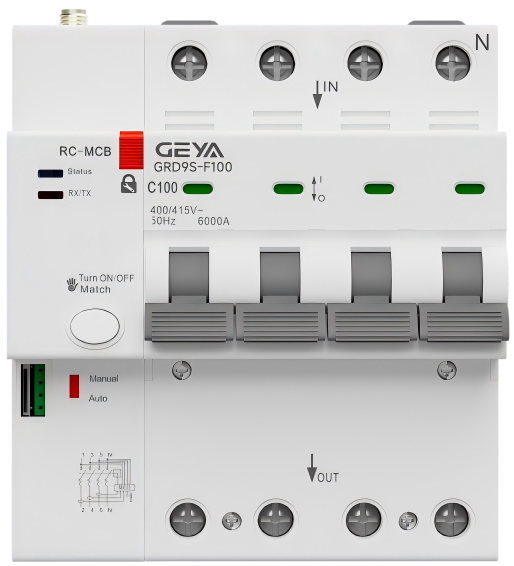

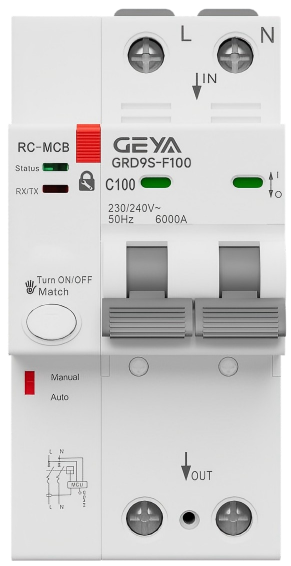

型號:GRD9S-F100
| | | |

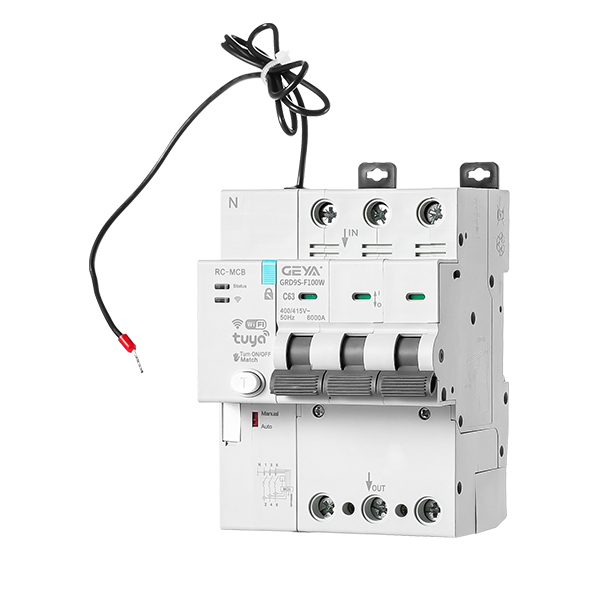

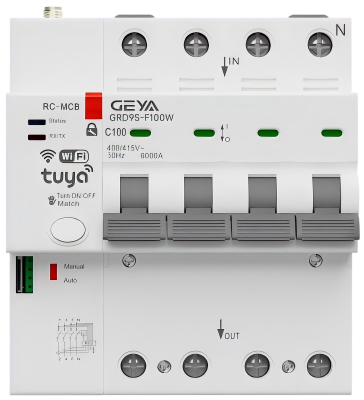

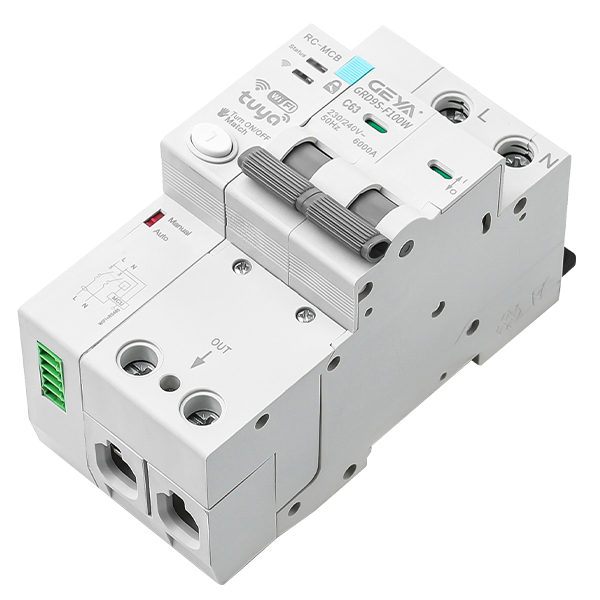

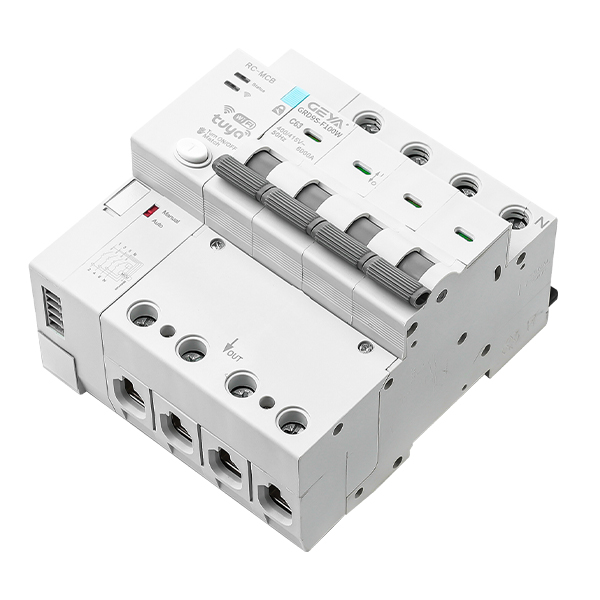

通訊方式:WIFI+RS485

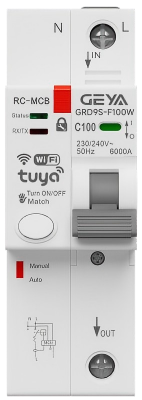

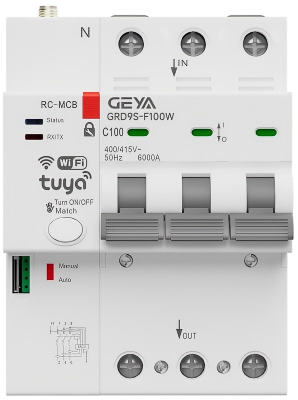

型號:GRD9S-F100W
| | | |
注:
其他通訊方式,如:Zigbee、RJ45、Loora等通訊方式可以定制,具體外形按實際設計。
各通訊方式優劣勢:
RS-485:工業級有線通信,抗干擾強、傳輸遠(可達1200米),適合固定設備間穩定數據傳輸,但需布線,擴展性差。
WiFi:無線通信,速率高、成本低,適合短距離、高速率場景(如智能家居),但依賴網絡覆蓋,穩定性受環境影響。
4G:基于蜂窩網絡,覆蓋廣、支持移動設備,適合遠程監控和大數據回傳,但功耗較高,需流量成本
選型建議:工業固定設備選485,智能家居等短距高速選WiFi,遠程移動或廣域覆蓋選4G

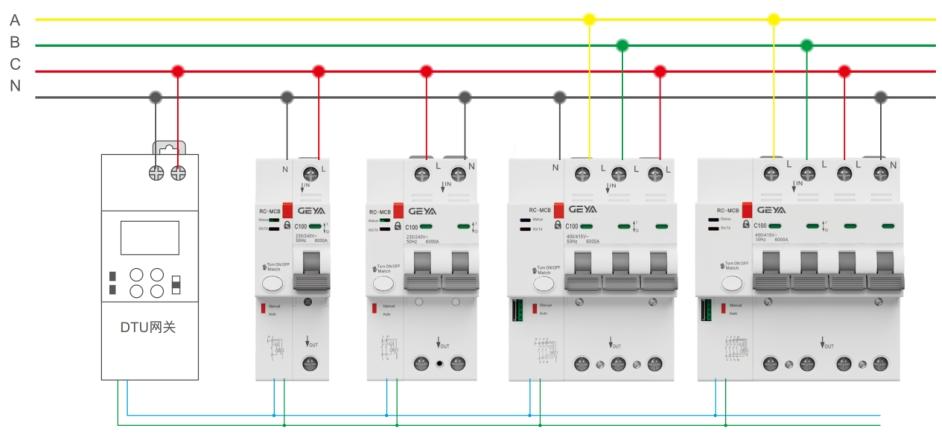

RS485接線圖

注:網關可配對24個子設備!
1.進入網關配網模式(主機模式),子設備RX/TX指示燈藍燈常亮,進入配網狀態;
2.按子設備配網按鍵,進行配網;當前子設備配對成功,子設備RX/TX指示燈紅燈常亮;
3.依次配對子設備;
4.全部子設備配對完成后,按網關“菜單”按鍵確認,退出配網模式,配網完成;
5.APP掃碼添加設備

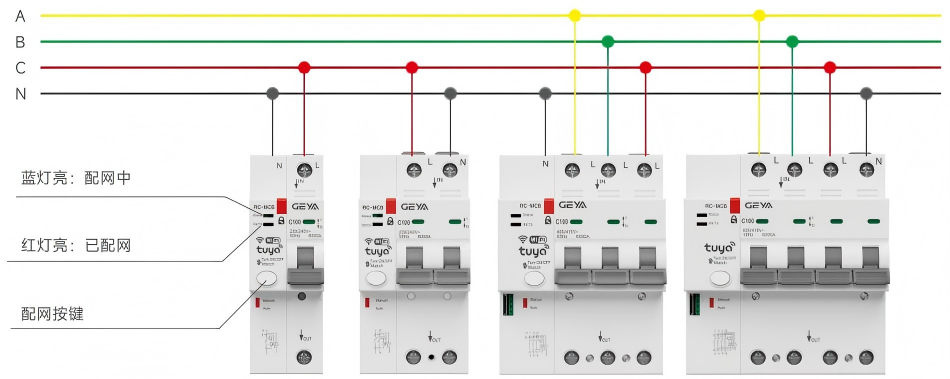

WIFI產品接線圖

注意:在同一路由器網絡下,連接設備好不要超過20臺,否則容易掉線!
1.長按配網按鍵3s,待設備RX/TX指示燈藍燈常亮,進入配網狀態;
2.打開手機藍牙后,打開手機APP搜索設備;搜索到當前設備配后,點擊連接;
3.連接成功后,設備RX/TX指示燈紅燈常亮,設備配網成功;
4.進入APP菜單,可對設備進行操作或查看設備參數;

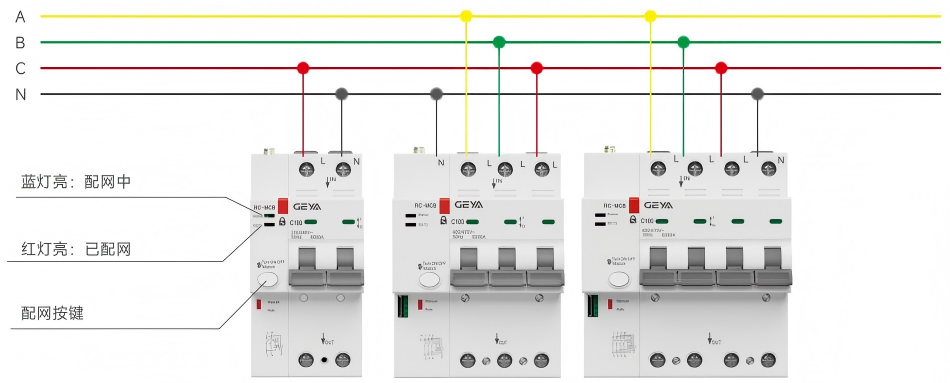

4G產品接線圖

1.打開手機APP掃碼設備上的二維碼,添加設備;
2.連接成功后,設備RX/TX指示燈紅燈常亮,設備連網成功;
3.進入APP菜單,可對設備進行操作或查看設備參數;
