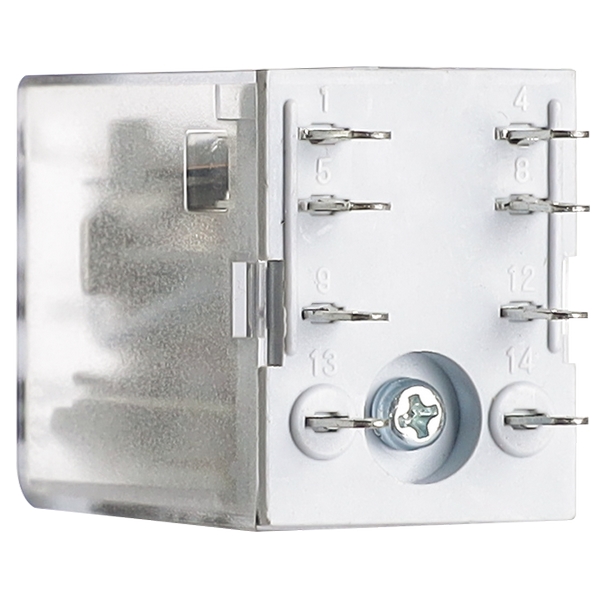

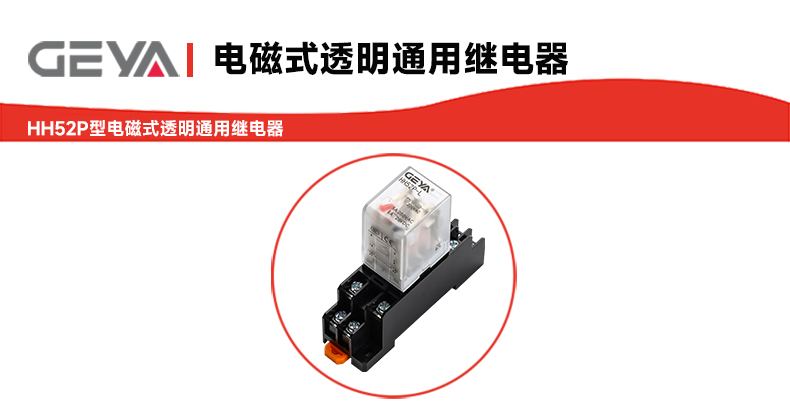

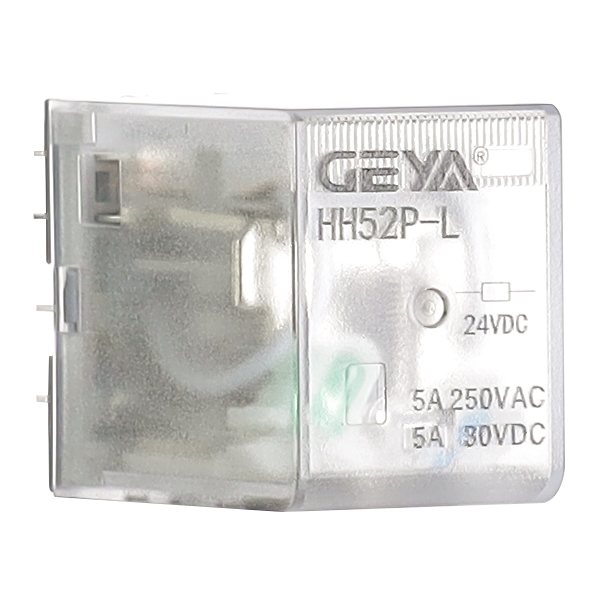

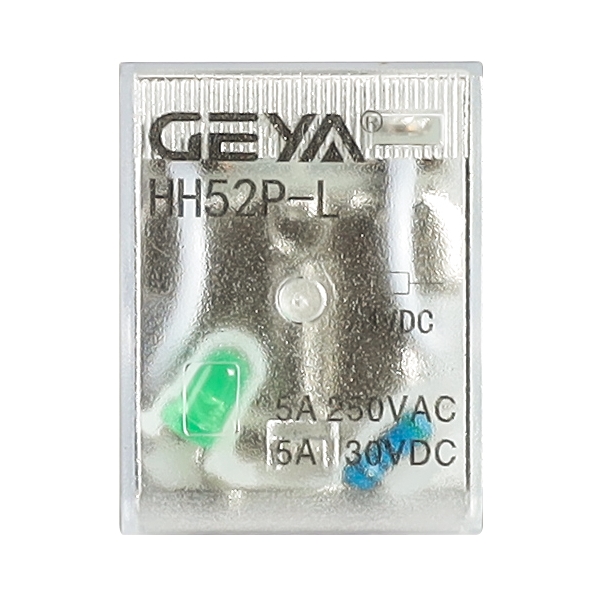

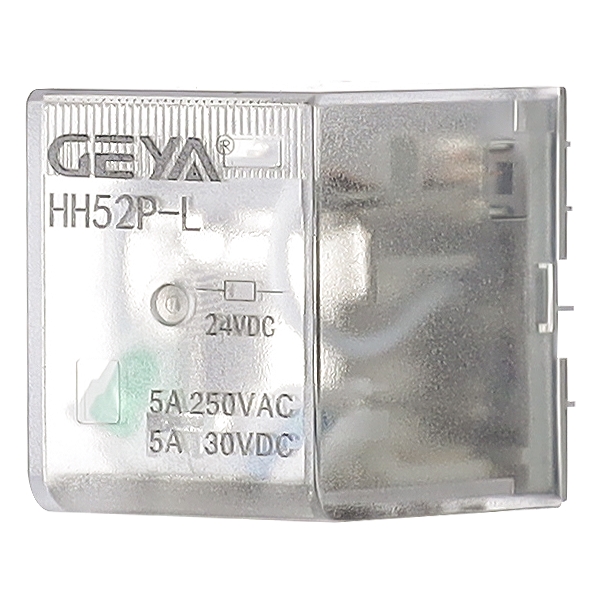

HH52P型電磁式透明通用繼電器

產品介紹：HH52P型電磁式透明通用繼電器是一款設計精巧、性能可靠的通用控制元件。它采用電磁驅動原理和的工程塑料外殼，其的透明結構便于用戶直接觀察內部觸點的動作狀態與使用壽命情況。該產品集小型化、高靈敏度和長壽命于一身，并提供靈活的安裝方式與功能選項，能夠廣泛適應各種自動化控制、設備制造等領域?qū)﹄娐房刂频男枨蟆?/div>

所屬分類：電磁式透明通用繼電器返回上一級

價格：

促銷：



為什么選擇HH52P型電磁式透明通用繼電器？

在選擇控制繼電器時，工程師通常關注其可靠性、空間占用、安裝便利性及維護便捷

性。HH52P繼電器正是針對這些核心需求而設計。它不僅了穩定的電氣性能，其透

明外殼帶來的可視化優勢，讓設備狀態監測和維護變得直觀高效。無論是用于新產品設

計還是現有設備升級，HH52P都能提供一個兼顧性能與成本的解決方案。

HH52P型電磁式透明通用繼電器產品優勢：

1、可視化設計：透明外殼使內部結構一目了然，便于進行狀態診斷和故障排查。

2、高性價比：在提供可靠電氣性能的同時，兼具有競爭力的市場價格。

3、應用廣泛：通用的設計使其能夠適配多種不同的控制場景和電路要求。

4、安裝便捷：雙安裝方式賦予了設計者更大的靈活性，簡化了生產與維護流程。

HH52P型電磁式透明通用繼電器產品特點：

1、結構緊湊，性能優良：產品體積小、重量輕，有效節省安裝空間；同時具有較高的靈

敏度和較長的機械壽命與電氣壽命，保障了設備的長期穩定運行。

2、強大的負載能力：該繼電器可提供2組觸點轉換（2組常開、常閉觸點），每組觸點

均能切換高達5A的電流，控制能力出色。

3、靈活的安裝方式：提供兩種便捷的安裝選擇，既可以直接焊接在印刷電路板（PCB）

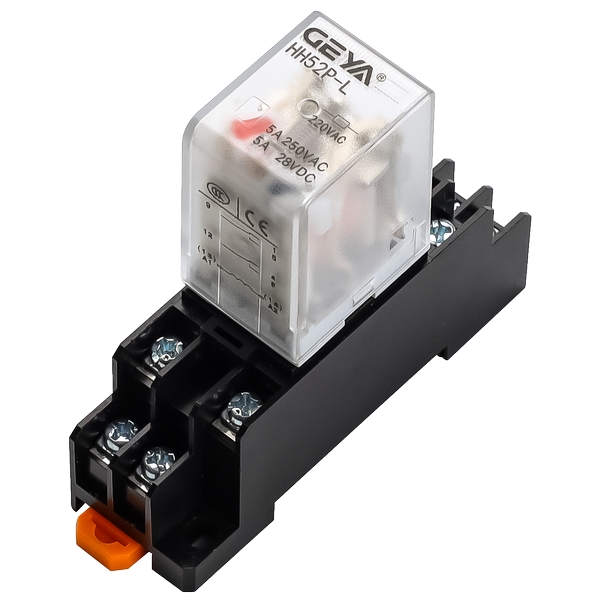

上，實現緊湊的板載連接；也可以通過標準插座進行安裝，方便調試與更換。

4、可選功能配置：用戶可根據實際電路需求，選擇配備動作指示燈（便于觀察繼電器工

作狀態）或續流二管（為驅動線圈提供反向電動勢保護，提升驅動電路的安全性）。

HH52P型電磁式透明通用繼電器產品應用：

HH52P型繼電器憑借其通用性和可靠性，被廣泛應用于：

1、工業控制：數控機床、自動化生產線、包裝機械的控制系統。

2、家用電器：空調、洗衣機、商用電器等內部的電源控制與功能切換。

3、電力系統：配電設施、電源監控裝置中的信號指示與電路切換。

4、通信設備：基站設備、網絡柜中的電源管理與信號傳輸控制。

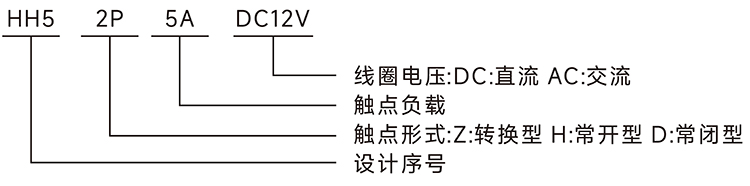

HH52P型電磁式透明通用繼電器型號說明：


HH52P型電磁式透明通用繼電器觸點參數：

觸點形式

2Z,2H,2D

觸點負載

切換電壓

240VAC 5A

28VDC 5A

觸點材質

銀合金

HH52P型電磁式透明通用繼電器觸點形式說明：

名稱

國內代號

代號

結構形式

轉換型

常開型

常閉型

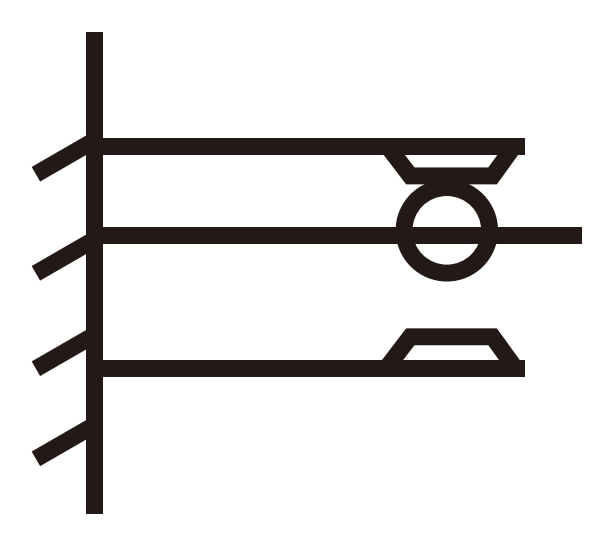

轉換型:

中間是動觸點，線圈不通電時，動觸點和其中一個靜觸點斷開和另一個閉合，線圈

通電后，動觸點就移動，使原來斷開的成閉合狀態，原來閉合的成斷開狀態，達到轉

換的目的

常開型:

線圈不通電時觸點是斷開的，通電后觸點閉合。

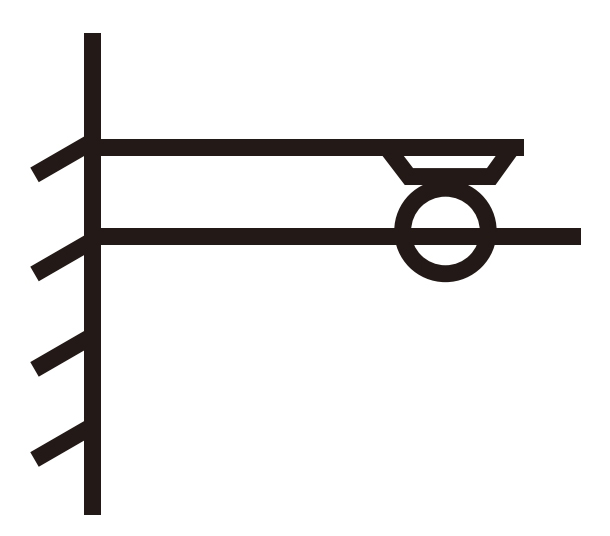

常閉型:

線圈不通電時觸點是閉合的，通電后觸點斷開。


HH52P型電磁式透明通用繼電器操作線圈：

額定電壓V	DC12V	DC24V	DC110V	DC220V
額定電流(+10%)mA	75	37.5	8	4
線圈電阻(+10%)Ω	160	640	13444	53778
額定功耗W	0.9W
吸合電壓()V	75%以下
釋放電壓(小)V	10%以上
容許電壓()V	額定電壓X110%

額定電壓V	AC12V	AC24V	AC110V	AC220V
額定電流(+10%)mA	100	50	10.9	5.4
線圈電阻(+10%)Ω	42	168	3529	14116
額定功耗W	1.2VA
吸合電壓()V	80%以下
釋放電壓(小)V	30%以上
容許電壓()V	額定電壓X110%

HH52P型電磁式透明通用繼電器產品參數：

接觸電阻	≤100m
電氣壽命	Ω1×10?次
機械壽命	1×10?次
線圈電壓	DC:6-220V AC:6-380V.
吸合時間	≤15ms;
釋放時間	≤10ms.
同觸點之間	1000VAC/1 min(漏電流ImA)
異觸點之間	1000VAC/1min(漏電流ImA)
觸點與線圈間	1500VAC/1min(漏電流ImA)
絕緣電阻	≥100M(500VDC)
環境溫度	-25℃~+55℃
環境濕度	35%～80%RH.
大氣壓力	86～106KPa.
耐沖擊	10G(正弦波半脈沖：11ms)
耐振動	10-55Hz雙振幅：1.5mm
尺寸	27.3X21×35mm
重量	約35g


HH52P型電磁式透明通用繼電器產品尺寸及安裝方式：

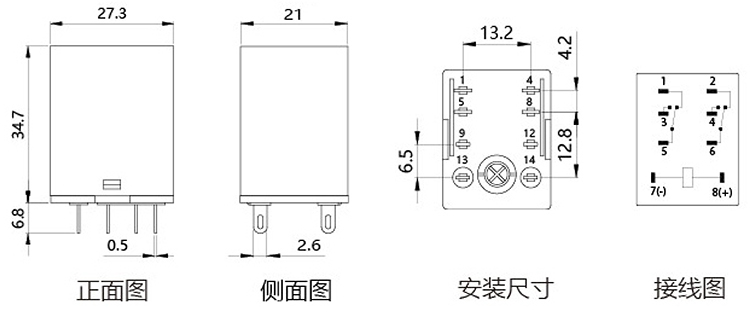

插座式端子：

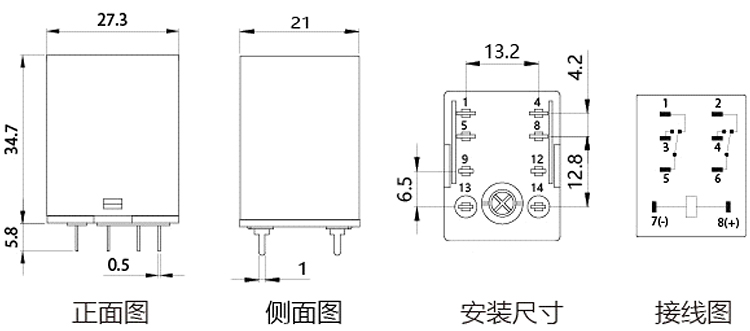

焊接式端子：


HH52P型電磁式透明通用繼電器產品選型：

在沒有明確說明的情況下,繼電器殼體上標識的負載電流均為阻性負載。在額定切

換電壓下,電感負載的允許電流不應超過額定阻性負載的30% ,電動機負載的允許電流不應

超過額定阻性負載的20% ,燈性負載的允許電流不應超過額定阻性負載的10% ,容性負載

的允許電流不應超過額定阻性負載的5%。為了產品實際使用的可靠性，在選型時建議選

擇觸點負載電流值不超過產品額定負載下穩態電流值的60% - 70%。

負載的性質	沖擊電流
阻性負載	穩態電流的1倍
鈉光燈負載	穩態電流的1-3倍
水銀燈負載	穩態電流的3倍
感性負載	穩態電流的3-5倍
電動機負載	穩態電流的3-5倍
壓器負載	穩態電流的3-5倍
白熾燈負載	穩態電流的3-5倍
容性負載	穩態電流的3-5倍
