GYM9H-125-DC型直流款小型斷路器產品概述： |
GYM9H-125-DC型直流款小型斷路器適用于額定電壓至1000VDC的直流系統， 額定電流覆蓋63A至125A，提供1P、2P、3P、4P多種數選擇。產品具備過載保護、 短路保護及隔離保護功能，能夠有效提升直流配電系統的安全性與可靠性。 |
為什么選GYM9H-125-DC型直流款小型斷路器？ |
GYM9H-125-DC專為直流系統優化設計，適用于對電氣安全有較高要求的場合。其 的保護功能、清晰的運行指示以及較強的分?jǐn)嗯c耐久性能，使其在通訊電源、光伏 發電等直流配電領域中具有廣泛適用性，可為系統提供穩定有效的電路保護。 |
GYM9H-125-DC型直流款小型斷路器產品優勢： |
1、可靠合規：遵循國內標準，保障在直流系統中的安全穩定運行。 |
2、狀態可視：觸點位置指示設計，便于快速識別斷路器通斷狀態。 |
3、適應性強：支持較寬范圍的電流與電壓等級，適配多種直流配置。 |
4、分?jǐn)嗄芰?qiáng)：較高的短路分?jǐn)嗄芰Γ兄诒Ｗo(hù)下游設備。 |
5、使用壽命長：機械壽命達到萬次級別，適合頻繁操作場合。 |
GYM9H-125-DC型直流款小型斷路器產品特點： |
1、符合IEC/EN60947-2及GB/T 4048.2標準，產品在規范要求下可靠運行。 |
2、具備觸點位置指示功能，通斷狀態清晰可視，便于運維與檢修。 |
3、接線能力達35mm2，適應不同線纜規格的安裝需求。 |
4、提供B、C、D三種脫扣曲線，可根據負載特性靈活選型。 |
5、額定短路分?jǐn)嗄芰Γ↖cu）與額定運行短路分?jǐn)嗄芰Γ↖cs）均達到6000A，分?jǐn)嗫煽?/span> 性高。 |
6、機械壽命達10000次，耐久性好。 |
7、額定沖擊耐受電壓（Uimp）為4kV，具備較強的過電壓耐受能力。 |
GYM9H-125-DC型直流款小型斷路器產品應用： |
本產品主要適用于通信基站、光伏發電系統、儲能系統、直流配電屏及其他需要直流 保護的電力場合，為直流回路提供過載與短路保護，并可作為隔離電器使用。 |
GYM9H-125DC小型斷路器技術參數： |
| 額定電流 (In): | 63、80、100、125A |
| 額定電壓 (Ue): | 1P:250VDC;2P:500VDC;3P:750VDC;4P:1000VDC; |
| 工作頻率： | 50/60Hz |
| 脫扣曲線： | li=6In(B型 ) ,li=8.5In(C型 ) ,li=12In(D型 ) |
| 額定限短路分?jǐn)嗄芰?Icu): | 6000A |
| 額定運行短路分?jǐn)嗄芰?Ics): | 6000A |
| 數： | 1P、2P、3P、4P |
| 機械壽命： | 10000次 |
| 額定沖擊耐受電壓 (Uimp): | 4kV |
GYM9H-125DC小型斷路器溫度補償： |
當環境溫度不是基準溫度30度時，參考修正系數如下： |
| 環境溫度 | -20℃ | -10℃ | 0℃ | 10℃ | 20℃ | 30℃ | 40℃ | 50℃ | 60℃ |
| 電流修正系數 | 1.25 | 1.20 | 1.15 | 1.10 | 1.05 | 1.00 | 0.95 | 0.90 | 0.85 |
GYM9H-125DC小型斷路器脫扣特征： |
| 脫扣類型 | 電流(A) | 起始狀態 | 時間 | 預期結果 | 備注 | 基準溫度 |
| B、C、D | 1.05In | 冷態 | t≤1h(In≤63) | 不脫扣 | 30℃ | |
| 1.3In | 緊接著前項 試驗后進行 | t<1h(In≤63) | 脫扣 | 電流在5s內穩定 地上升至規定值 | ||
| 2.55In | 冷態 | 1s<t<60s(In≤32A) 1s<t<120s(In>32A) | 脫扣 | |||
| B | 4.8In | 冷態 | t≤0.1s | 不脫扣 | ||
| C | 6.8In | |||||
| D | 9.6In | |||||
| B | 7.2In | 冷態 | t<0.1s | 脫扣 | ||
| C | 10.2In | |||||
| D | 14.4In |

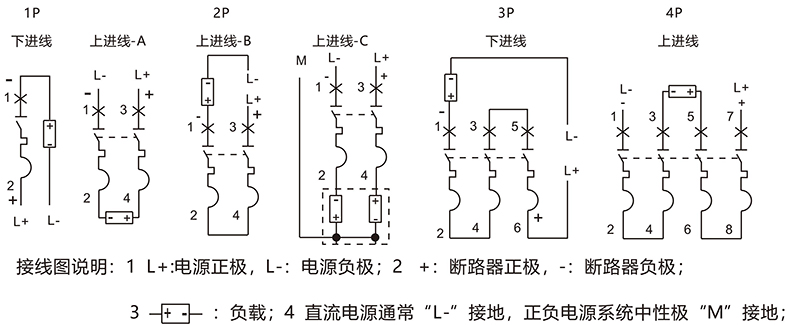

GYM9H-125DC小型斷路器產品接線： |

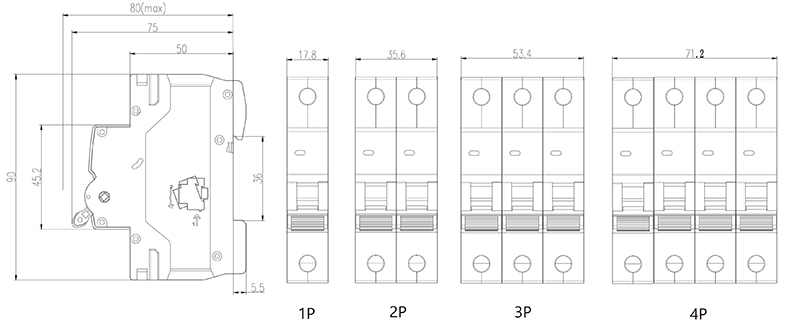

GYM9H-125DC小型斷路器產品尺寸： |
