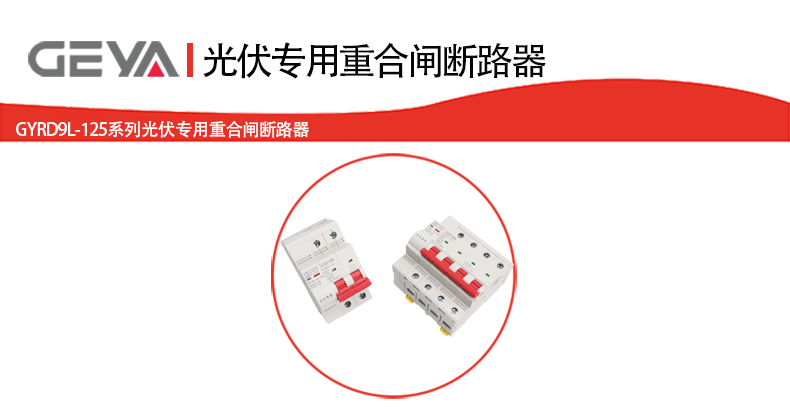

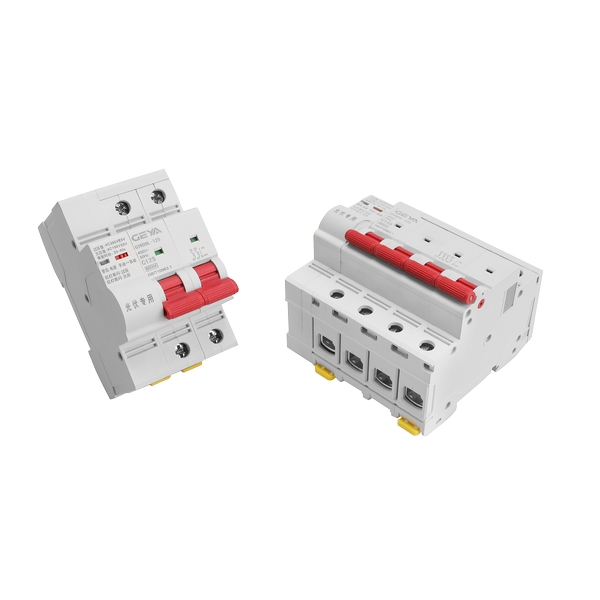

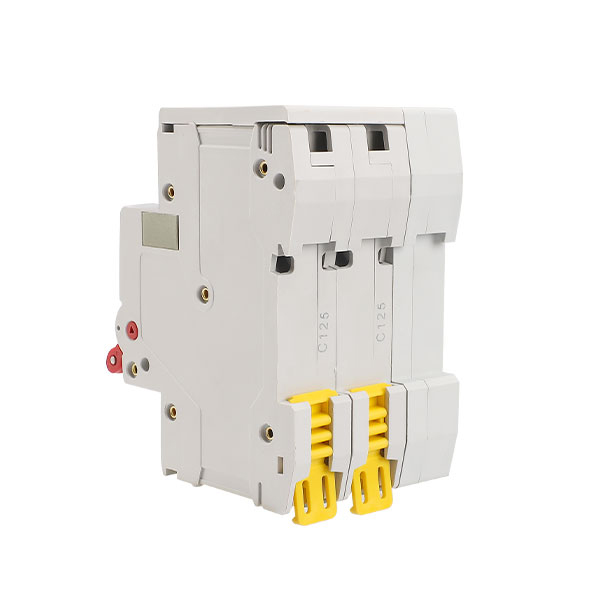

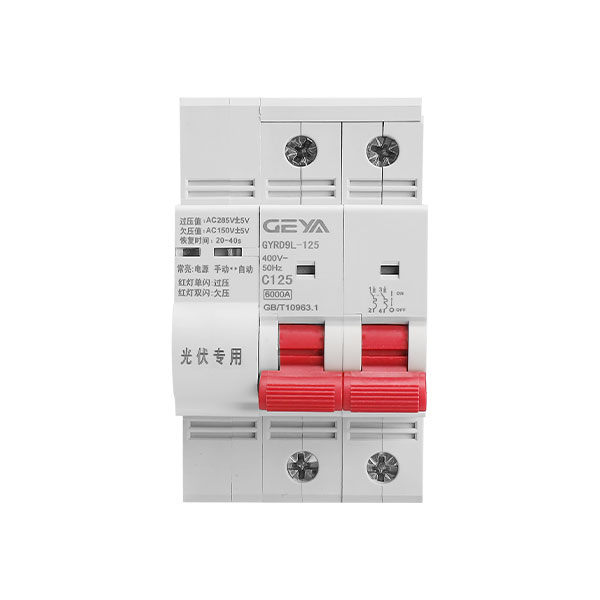

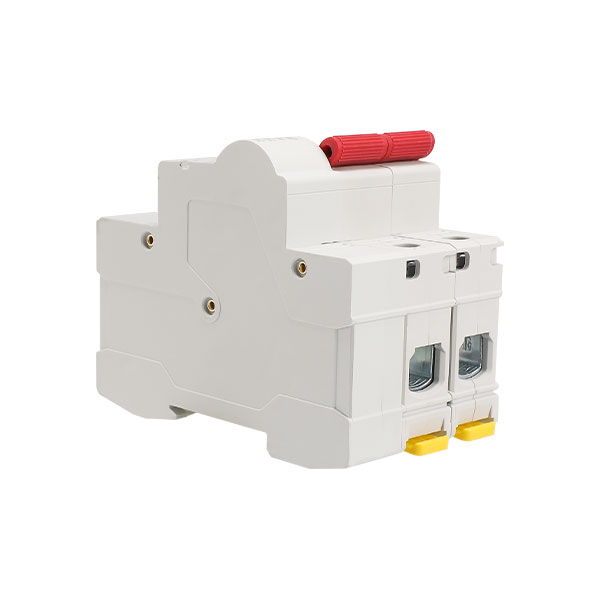

GYRD9L-125系列光伏專用重合閘斷路器產品特點：
1、產品可用于50Hz的線路中。
2、額定電壓可至400V。
3、額定電流可至125A。
4、具有過壓、欠壓、失壓、過載短路保護功能。
5、產品限流特性好，燃弧時間短、分?jǐn)嗄芰Ω摺?/span>
6、保護特性精確、壽命長、性能穩定可靠。
7、設有明顯的觸頭位置狀態指示及控制信號指示燈。
8、接線端子采用框式結構，接線牢固可靠。
9、符合標準：GB10963.1、IEC60898-1。
GYRD9L-125系列光伏專用重合閘斷路器應用場合：
GYRD9L-125系列光伏專用重合閘常被廣泛應用于光伏配電箱之中。

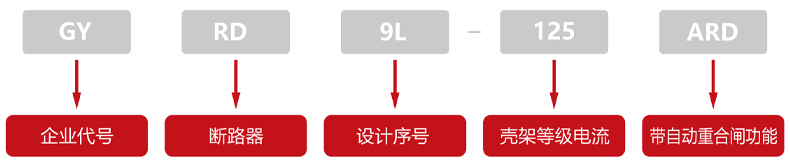

GYRD9L-125系列光伏專用重合閘斷路器型號及含義：
GYRD9L-125系列光伏專用重合閘斷路器技術參數：
| 項目 | 參數Date |
| 電氣性能 | |
| 數 | 2P、4P |
| 功能 | 短路保護、過載保護、過/欠/失壓保護 |
| 殼架等級額定電流值Inm | 125A |
| 額定工作電壓Ue | 400V |
| 額定電流In | 32、40、50、63、80A、100A、125A |
| 瞬時脫扣類型 | C |
| 額定短路分?jǐn)嗄芰?/span> | cs=1cn=6000A |
| 機械壽命 | 10000次 |
| 電壽命 | 4000次 |

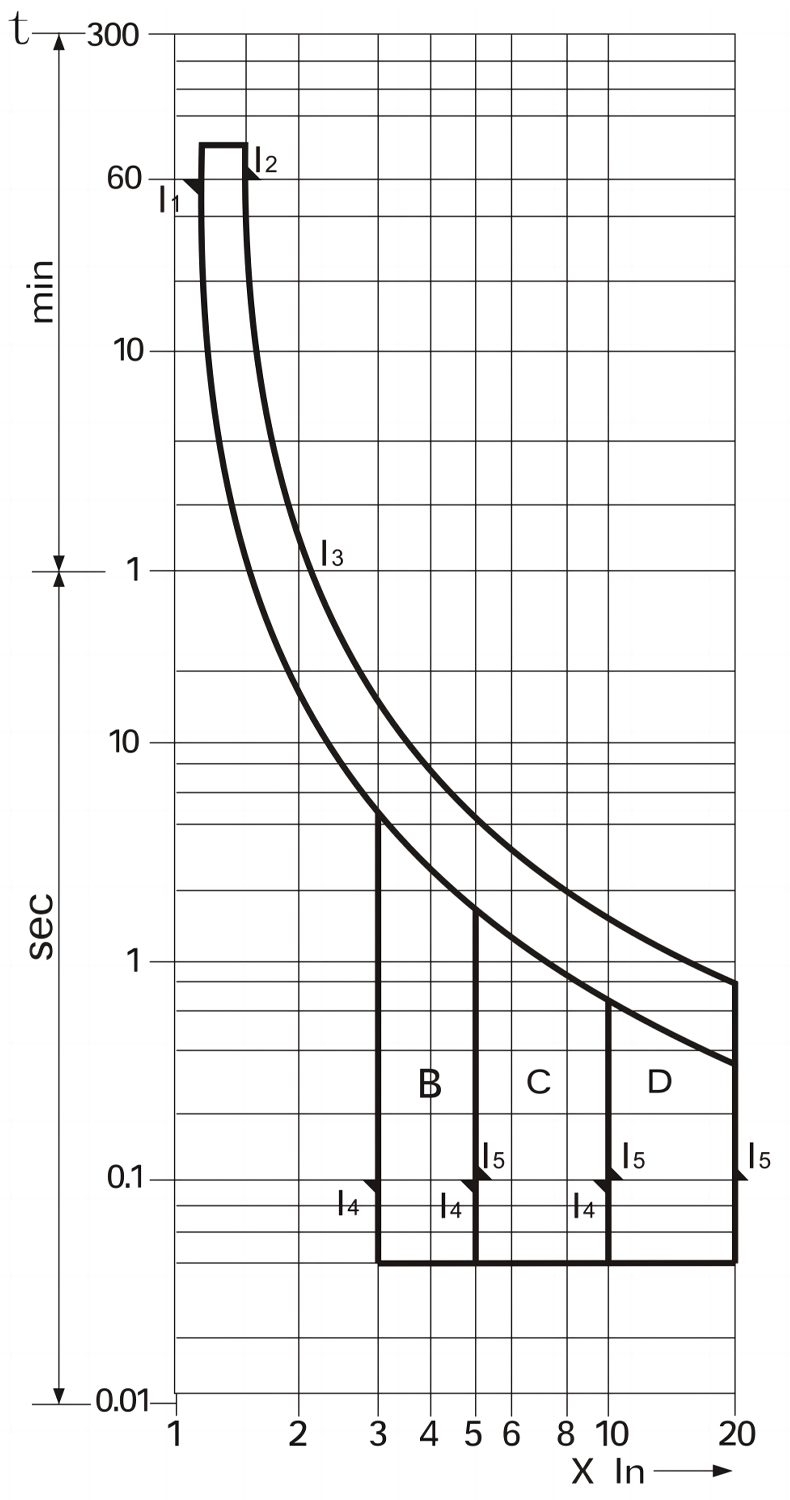

| 過電流脫扣特性 | 見表1和圖 |
| 保護功能 | |
| 過壓保護值 | 285V±5V |
| 過壓保護恢復值 | 275V±5V |
| 過壓保護動作延時 | 1s |
| 欠壓保護值 | 150V±5V |
| 欠壓保護恢復值 | 160V±5V |
| 欠壓保護動作延時 | 1s |
| 限工作電壓 | 300V |
| 失壓保護功能 | 有 |
| 復位延時 | 20s-40s |
| 功耗 | 0.5W |
| 正常工作條件與安裝條件 | |
| 防護等級 | IP20 |
| 接線能力 | 1~35mm2 |
| 使用環境溫度 | -40℃~70℃ |
| 抗?jié)駸嵝?/span> | 2類 |
| 海拔 | ≤2000 m |
| 污染等級 | 2 |
| 斷路器對應銅導線截面積 | 見表2 |
| 安裝環境 | 無沖擊和振動的地方 |
| 安裝類別 | Ⅲ |
| 安裝方式 | DIN標準導軌 |
| 表1 | |||||
| 序號 | 額定電流 | 起始狀態 | 試驗電流 | 規定時間 | 預期結果 |
| 1 | 32,405,063 | 冷態 | 1.13In | t≤1h | 不脫扣 |
| 80,100,125 | t≤2h | ||||
| 2 | 32,405,063 | 緊接著前項試驗后進行 | 1.45In | t<1h | 脫扣 |
| 80,100,125 | t<2h | ||||
| 3 | In≤32 | 冷態 | 2.55In | 1s<t<60s | 脫扣 |
| In>32 | 1s<t<120s | ||||
| 4 | 全部規格 | 冷態 | 5In | t≤0.1s | 不脫扣 |
| 10In | t<0.1s | 脫扣 | |||
| 表2 | ||||||||||
| 額定電流(A) | ≤6 | 10 | 16,20 | 25 | 32 | 40,50 | 63 | 80 | 100 | 125 |
| 導線截面積(mm2) | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |

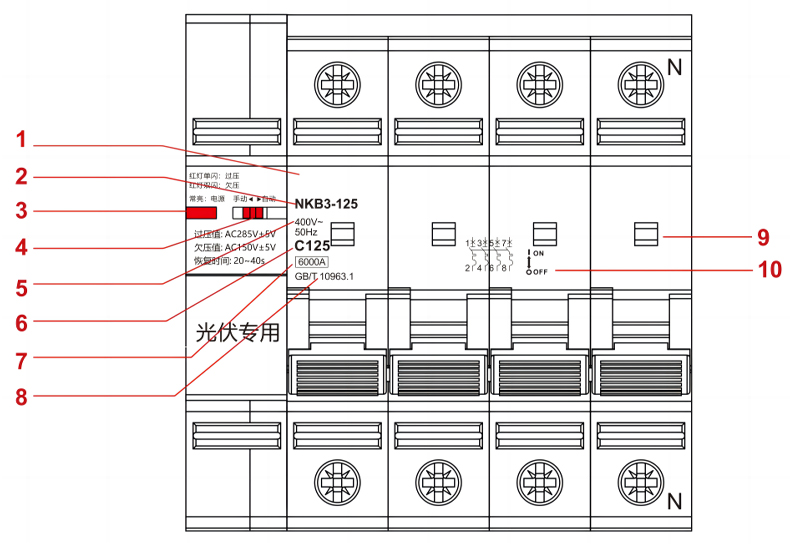

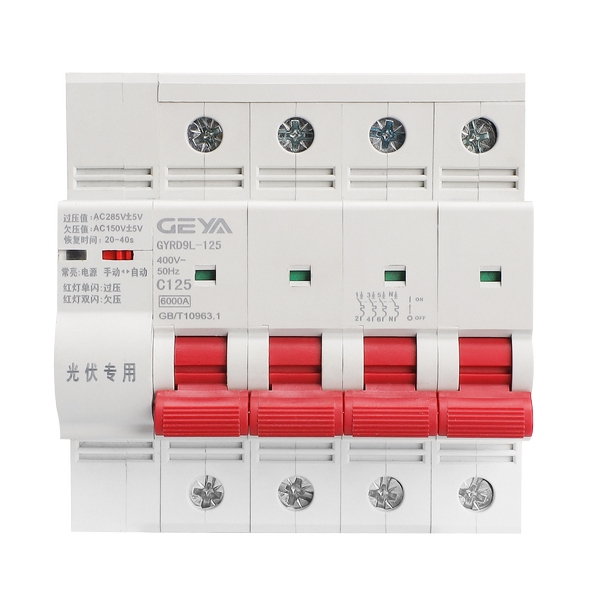

GYRD9L-125系列光伏專用重合閘斷路器使用操作說明：
1、品牌 2、型號 3、控制信號指示燈 4、手/自動切換開關
5、額定電壓 6、脫扣類型+額定電流 7、額定短路能力
8、符合標準 9、指示窗 10電氣接線圖

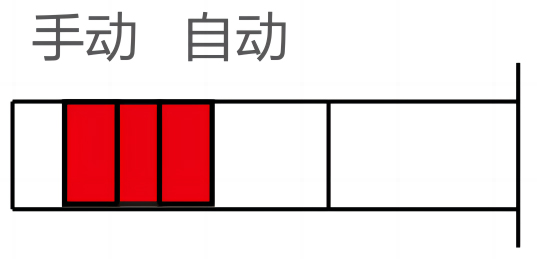

當產品工作在手動模式時，設置如下圖
當開關從自動模式切換到手動模式時，開關自動檢測電源電壓，如電壓正常則進入允許
合閘狀態，允許手動合閘。

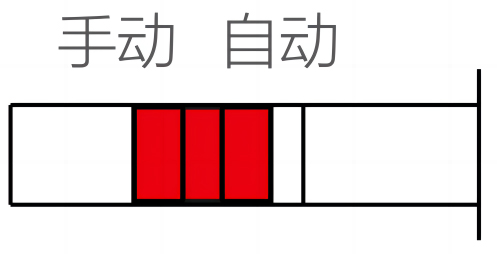

當產品工作在自動模式時，設置如下圖：
1、過壓285V±5V,欠壓150V±5V。
2、產品通正常電壓電后約30秒，檢測電壓正常時自動復位合閘。過壓時無法合閘并單
閃，欠壓時無法合閘并雙閃。
3、過壓保護：過壓285V±5V且持續1秒后跳閘，跳閘后如果電壓恢復到275V±5V正常
電壓且持續30秒后合閘。
4、欠壓保護：欠壓150V±5V且持續1秒后跳閘，跳閘后如果電壓恢復到160V±5V正常
電壓且持續30秒后合閘。
5、失壓保護：正常電壓跌落至110V以下超過0.5秒，直接跳閘，此時無法手動合閘。

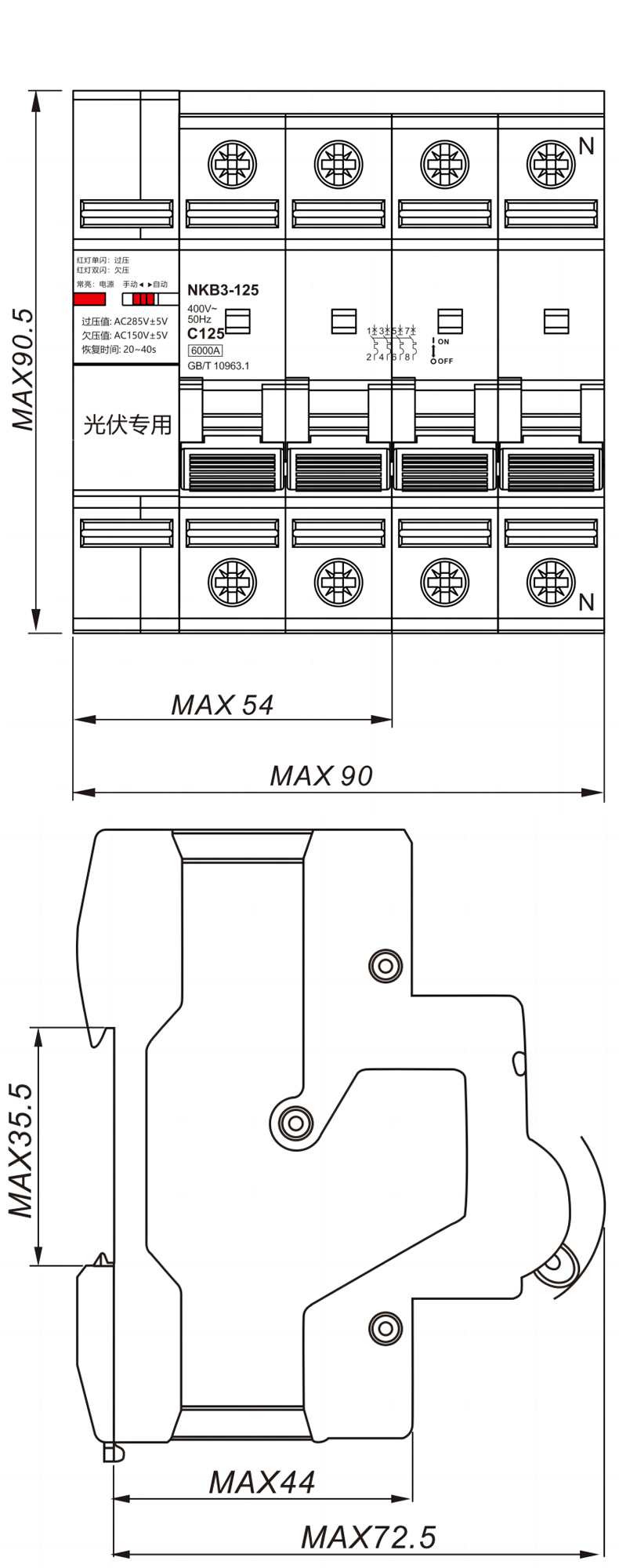

GYRD9L-125系列光伏專用重合閘斷路器產品尺寸：
