GYHC系列自動款家用交流接觸器

產品介紹：GYHC系列自動款家用交流接觸器采用模數化高端設計，支持單相、三相通用，涵蓋16~100A共7種電流規格，兼具超靜音、長壽命優勢，通過CCC、CE、CB等多項權威認證，適配家用裝修、小型商用等多種自動控制場景，可直接替代傳統小型接觸器，滿足日常使用需求。

價格：

促銷：


一、為什么選擇GYHC系列自動款家用交流接觸器？

選擇GYHC系列自動款家用交流接觸器，可兼顧性能、便捷性與安全性：優化電磁系統帶來低功耗表現，契合家用節能需求，同

時覆蓋單相220V、三相380V適配規格，豐富型號可匹配不同電路場景；自動化生產工藝保障產品一致性，且符合環保標準，是家

用自動控制、設備通斷控制的實用之選。

1. 壽命出眾：

電氣壽命（AC-7a）可達10萬次，機械壽命高達1200萬次，創新的磁系統反力彈簧復位結構，大幅提升產品耐用性，有效減少

后期更換頻率，降低使用成本。

2. 能耗較低：

優化電磁系統設計，大幅降低接觸器吸持功率，有效解決傳統接觸器能耗偏高的問題，長期使用可節省電費，契合家用節能需

求。

3. 可靠性強：

60%生產過程采用自動化裝配，關鍵工序全程自動化監控，結合3D設計與仿真分析技術，有效提升產品裝配精度和運行穩定

性，使用更放心。

4. 安全合規：

采用定制塑料和品牌銀點，環保符合RoHS標準，防護等級達IP20，通過CCC、CE、CB等權威認證，符合IEC及國標相關要求，

使用更安全。

5. 適配性廣：

涵蓋2個使用類別、4款控制電壓（含家用常用的AC220V、DC24V）、6段電流規格及11種觸頭型式，支持單相、三相通用，可

輕松滿足家用裝修、小型設備控制等不同細分家用場景的控制需求。

二、GYHC系列自動款家用交流接觸器的特點

1. 超靜音運行：

采用結構設計，從設計和生產流程上徹底解決傳統接觸器工作時的噪音問題，適配臥室、客廳等對噪音敏感的家用環境，不影響

日常生活。

2. 便捷標識：

配備透明翻蓋設計，方便用戶標記控制信息，同時能對內部結構起到一定防護作用，日常查看和維護更便捷。

3. 規格齊全：

電流覆蓋16~100A，支持1P/2P/3P/4P多種規格，控制電壓包含家用熱門的AC220V、AC24V、DC24V及AC48V、110V，適

配單相、三相不同電路需求，可直接替換同規格傳統接觸器，無需額外改造。

4. 安裝靈活：

可允許與垂直安裝面呈30°夾角安裝，能適應不同安裝場景，接線簡單便捷，同時支持剛性導線和柔性導線連接，適配不同布線

需求。

5. 環境適應性強：

工作溫度范圍廣泛，可在-25~+60℃環境下穩定運行，工作海拔達2000米，能夠滿足多數家庭及小型商用環境的使用需求，適

配性更強。

三、GYHC系列自動款家用交流接觸器的應用

1. 家用照明控制：

可實現家庭照明系統的自動通斷，適配各類家用照明設備，支持遠程控制和一鍵控制，契合家用裝修布線需求，大幅提升日常使

用便捷性。

2. 家用加熱設備控制：

適用于控制家用熱水器、電暖器等各類加熱設備，可精準實現電路通斷，有效保障設備安全穩定運行，避免安全隱患。

3. 通風系統控制：

可用于家庭及小型商用機械通風系統，實現通風設備的自動啟?？刂?，幫助改善室內空氣質量，營造更舒適的居住、辦公環境。

4. 卷簾控制：

適配家用及小型商鋪卷簾門的自動控制，可實現卷簾的平穩啟停，操作便捷，有效提升使用便利性和效率。

5. 低感微感負載控制：

適用于各類低感、微感負載環境，可作為家用小型通用接觸器使用，同時可搭配時間繼電器、斷路器使用，拓展控制場景，適配

多種家用及小型商用設備。

四、GYHC系列自動款家用交流接觸器的型號

AC230

↓

(1)

(2)

(3)

(4)

(5)

(6)

(1).企業代號

(2).家用

(3).交流接觸器

(4).額定電流：

16:16A 20:20A 25:25A

32:32A 40:40A 63:63A

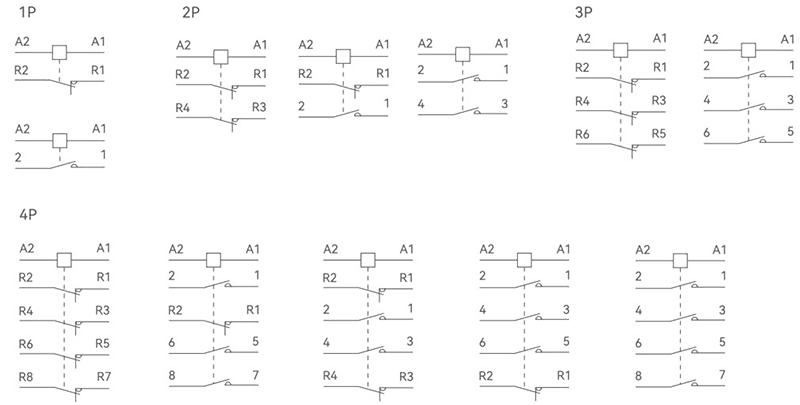

(5).觸頭型式：

10:1NO

01:1NC

11:1NO+1NC

20:2NO

02:2NC

30:3NO

03:3NC

31:3NO+1NC

22:2NO+2NC

40:4NO

04:4NC

(6).線圈電壓：AC24V；AC48V；AC110V；AC230V

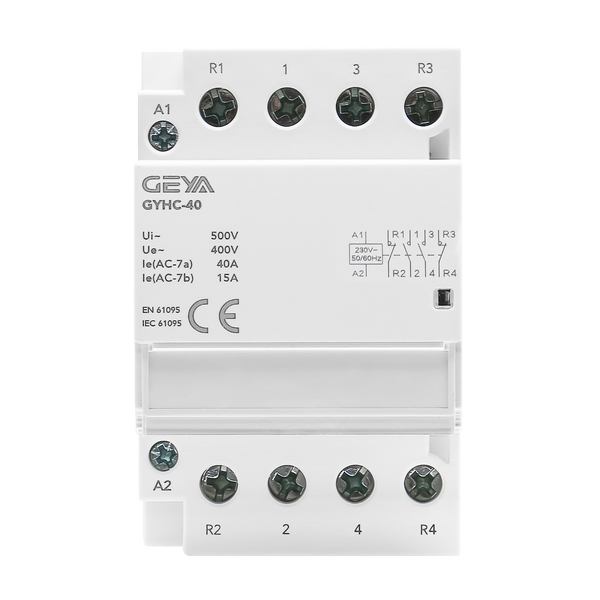

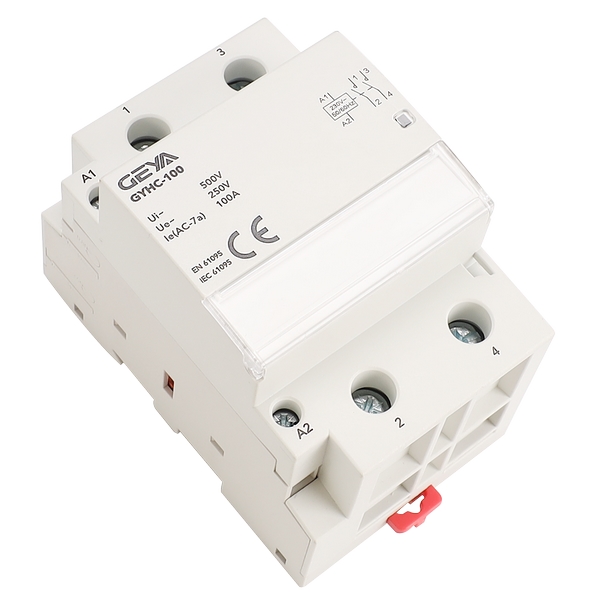

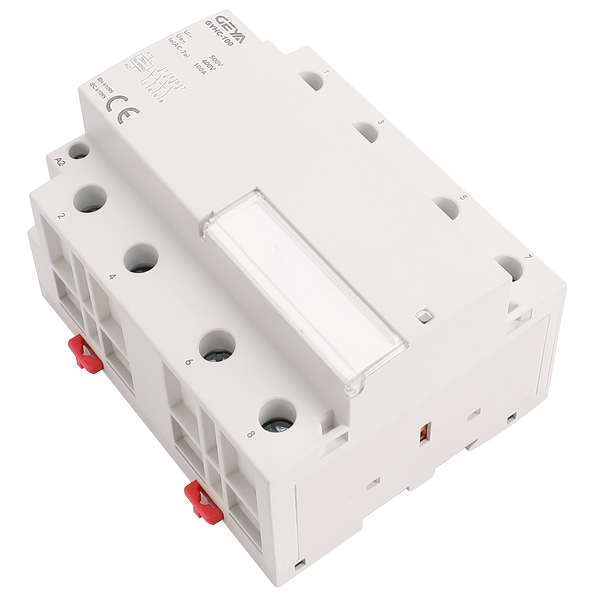

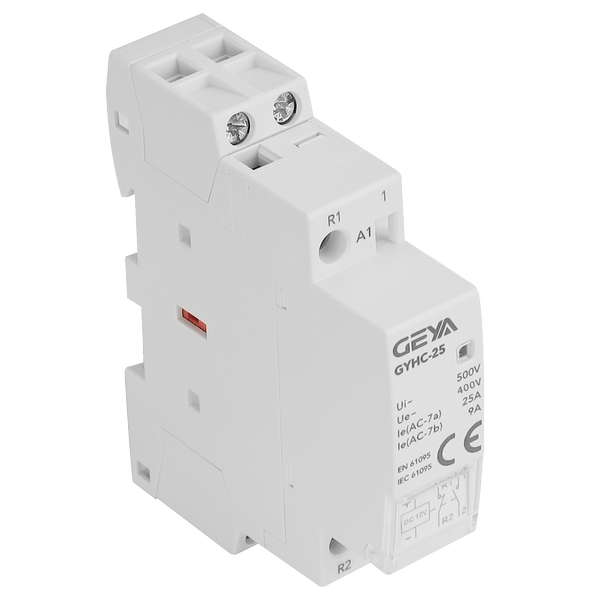

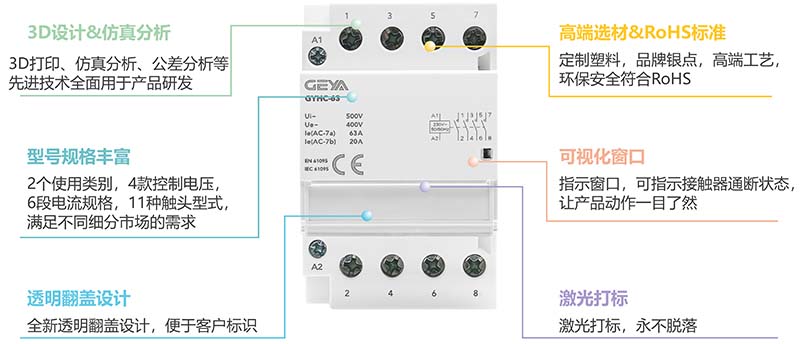

五、GYHC系列自動款家用交流接觸器的面板


六、GYHC系列自動款家用交流接觸器的參數

接觸器型號			GYHC-16		GYHC-20		GYHC-25		GYHC-32		GYHC-40		GYHC-63		GYHC-100
類型			1P/2P/3P/4P
額定工作電流 (le)	AC1 (AC-7a)	A	16		20		25		32		40		63		100
	AC3 (AC-7b)	A	6		7		9		12		15		20		48
額定工作電壓 (Ue)	V		250(1P/2P);400(3P/4P)
規格			1P/2P	3P/4P	1P/2P	3P/4P	1P/2P	3P/4P	1P/2P	3P/4P	1P/2P	3P/4P	1P/2P	3P/4P	1P/2P	3P/4P
額定工作功率 (Pe)	AC-7a 控制加熱器	kW	37		46	- 5,8		173		-	92	276	277	436	23	693
	AC-7b 控制電機	kW	9		13	-	13	4	-	-	37	11	5	15	-
工作環境
額定絕緣電壓 (Ui)	V		500
額定耐受沖擊電壓 (Uimp)	kW		4
污染等級			2
符合標準			IEC61095,IEC 60947-1,GB/T 17885,GB/T 14048.1
產品認證			CCC,CE,CB
防護等級			IP20
環境溫度	儲存溫度	℃	-60~-80
	工作溫度	℃	-25~+60
	允許工作溫度美國標準	℃	-40~+60
Max工作海拔高度	無降容	m	2000

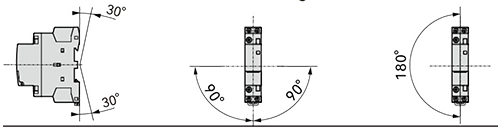

工作位置安裝方式I類	無降容		允許與正常垂直安裝表面成30°角
主電路連接
硬性導線	mm2		1,5.…6		1,5..6		1,5.…6		6...25		6.…25		6...25		6...25
帶端子的軟電纜	mm2		1...4		1...4		1...4		6...16		6..16		6.….16		6.….16
工具	十字螺絲刀		PH1		PH1		PH1		PH2		PH2		PH2		PH2
內六角扳手			φ4		φ4		φ4		φ6		φ6		φ6		φ6
擰緊扭矩	N.m		8		8		8		35		35		35		35
主電路連接
硬線	mm2		1,5..6		1,5.…6		1,5.…6		6.….25		6...25		6...25		6...25
帶端子軟線	mm2		1...4		1..4		1...4		6.….16		6...16		6.….16		6..16
工具	十字螺絲刀		PH1		PH1		PH1		PH2		PH2		PH2		PH2
	一字螺絲刀		φ4		φ4		φ4		φ6		φ6		φ6		φ6
擰緊扭矩	N.m		8		8		8		35		35		35		35
控制電路連接
無端子軟線	mm2		2*1,5		2*1,5		2*1,5		2*1,5		2*1,5		2*1,5		2*1,5
帶端子軟線	mm2		2*2,5		2*2,5		2*2,5		2*2,5		2*2,5		2*2,5		2*2,5
工具	十字螺絲刀		PH1		PH1		PH1		PH1		PH1		PH1		PH1
	一字螺絲刀		φ4		φ4		φ4		φ4		φ4		φ4		φ4
擰緊扭矩	N.m		8		8		8		8		8		8		8
主要觸點特性
額定工作電流 (le)	AC-1 (AC-7a)	A	16		20		25		32		40		63		100
	AC-3 (AC-7b)	A	6		7		9		12		15		20		48
額定電壓	V		250(1P/2P);400(3P14P)
工作頻率范圍	工作電流	Hz	50、50/60
約定發 熱電流（Ith）	θ≤40℃	A	25				63						100
電氣壽命	AC-7a	萬次	10
交流控制電路特性
控制電路額定電壓（Us）	50/60 Hz	V	24,48,110,230
	CC	V	12、24
控制額定動作	吸合	V	75%~110%Us
	釋放	V	CA20%~70%Us;CC 10%~70%Us
平均功耗	50Hz 啟動時	VA	15	45	15	45	15	45	45	53	45	53	45	53	53	106
	Cosφ=0,75
	50Hz 釋放時	VA	4	6	4	6	4	6	6	65	6	65	6	65	65	13
	Cosφ=0,3
發熱損耗	50 Hz	W	12	16	12	16	12	16	16	21	16	21	16	21	21	42
動作時間	閉合 "C"	ms	15								17
	斷開 "o"	ms	20								20
機械壽命	萬次		1000
Max操作頻率	每小時允許動作次數 （≤40℃環 境溫度）		3600
