在歐洲新能源汽車充電設施領域,充電樁的可靠運行直接關系到用戶體驗與運營維護成本。針對當前歐洲市場充電樁在遭遇電網波動或偶發性漏電故障時,
因無法自動復位而導致充電中斷、需人工到場處理的痛點,格亞電氣推出了基于GRD9L-S型重合閘與GYR9NM型剩余電流動作斷路器的協同解決方案。該方
案聚焦于充電樁內部配電模塊的智能化升級,通過遠程通信控制技術,實現對跳閘故障的快速響應與恢復,旨在提升充電樁的可用率,降低運營商的人工維護
成本,為歐洲能源補給網絡提供堅實的技術支持。

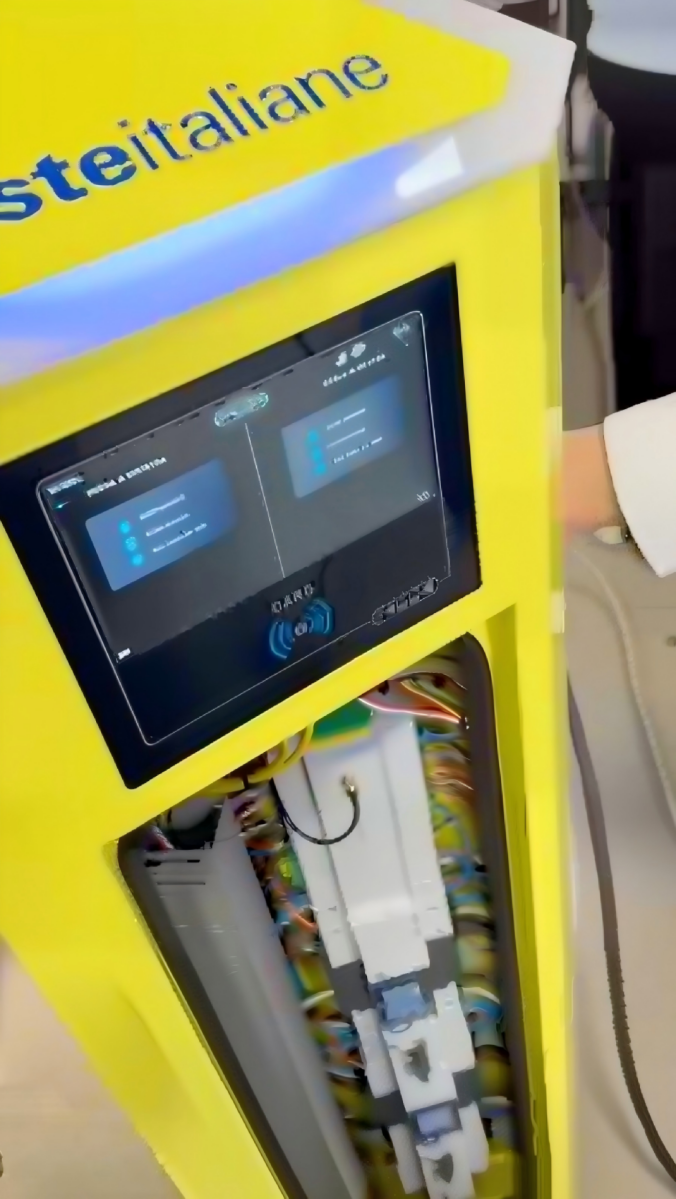

在典型的歐洲交流充電樁應用場景中,GYR9NM型剩余電流動作斷路器承擔著線路的過載、短路及漏電保護功能。當充電樁內部線路或連接車輛出現偶發
性漏電流超標時,GYR9NM會迅速切斷電路以保障人身安全。然而,傳統方案在故障排除后需要運維人員手動合閘,對于分布在廣闊區域或無人值守的充電
站而言,這會導致設備長時間停擺。

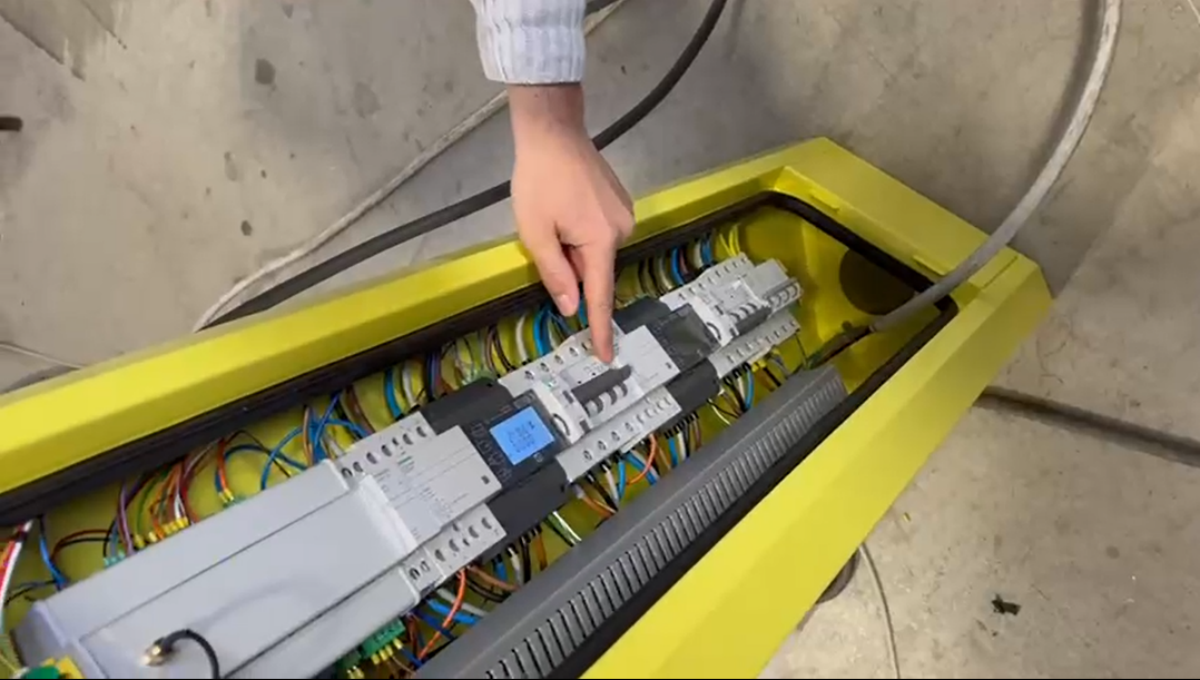

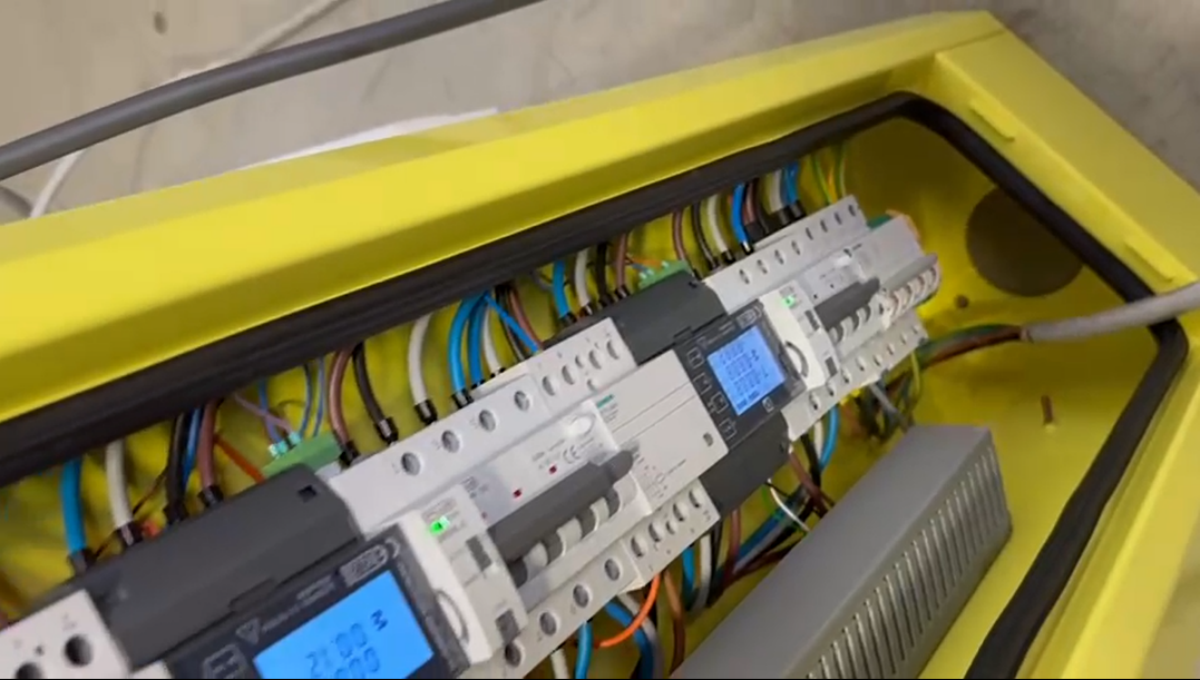

為解決這一問題,項目引入了GRD9L-S型重合閘。該裝置與GYR9NM斷路器匹配安裝,通過RS485通信接口接入充電樁的物聯網系統。當充電樁因偶發
性故障跳閘后,運營人員可通過后臺管理系統遠程下發合閘指令,GRD9L-S接收指令后驅動操作機構完成合閘動作,快速恢復充電樁供電。若故障持續存在,
GRD9L-S保持?jǐn)嚅_狀態并通過通信系統上報故障狀態。通過這一遠程控制機制,充電樁實現了“遠程診斷、遠程恢復”的智能化運維,大幅減少人工現場干
預的需求,充電服務的連續性。

GRD9L-S型自動重合閘:GRD9L-S型重合閘作為項目的執行核心,負責接收來自充電樁主控系統或后臺管理平臺的遠程指令,驅動操作機構對GYR9NM
斷路器進行分合閘操作。同時,它通過RS485接口實時上傳斷路器的分合閘狀態與各項參數,使運營人員能夠遠程掌握設備工況。其內置的手動/自動選擇開
關和機械/電子雙鎖功能,為現場調試和維護提供了安全與靈活性。

GYR9NM型剩余電流動作斷路器:GYR9NM型剩余電流動作斷路器作為項目的安全基石,承擔著線路的直接保護任務。在充電樁運行過程中,實時監測
線路電流與剩余電流。當發生觸電、漏電或過載短路時,迅速切斷電源,保障用戶人身安全與設備安全。其具備的漏電故障指示功能,能幫助維護人員快速定
位問題根源,與自動重合閘配合形成“保護-反饋-遠程恢復”的完整閉環。

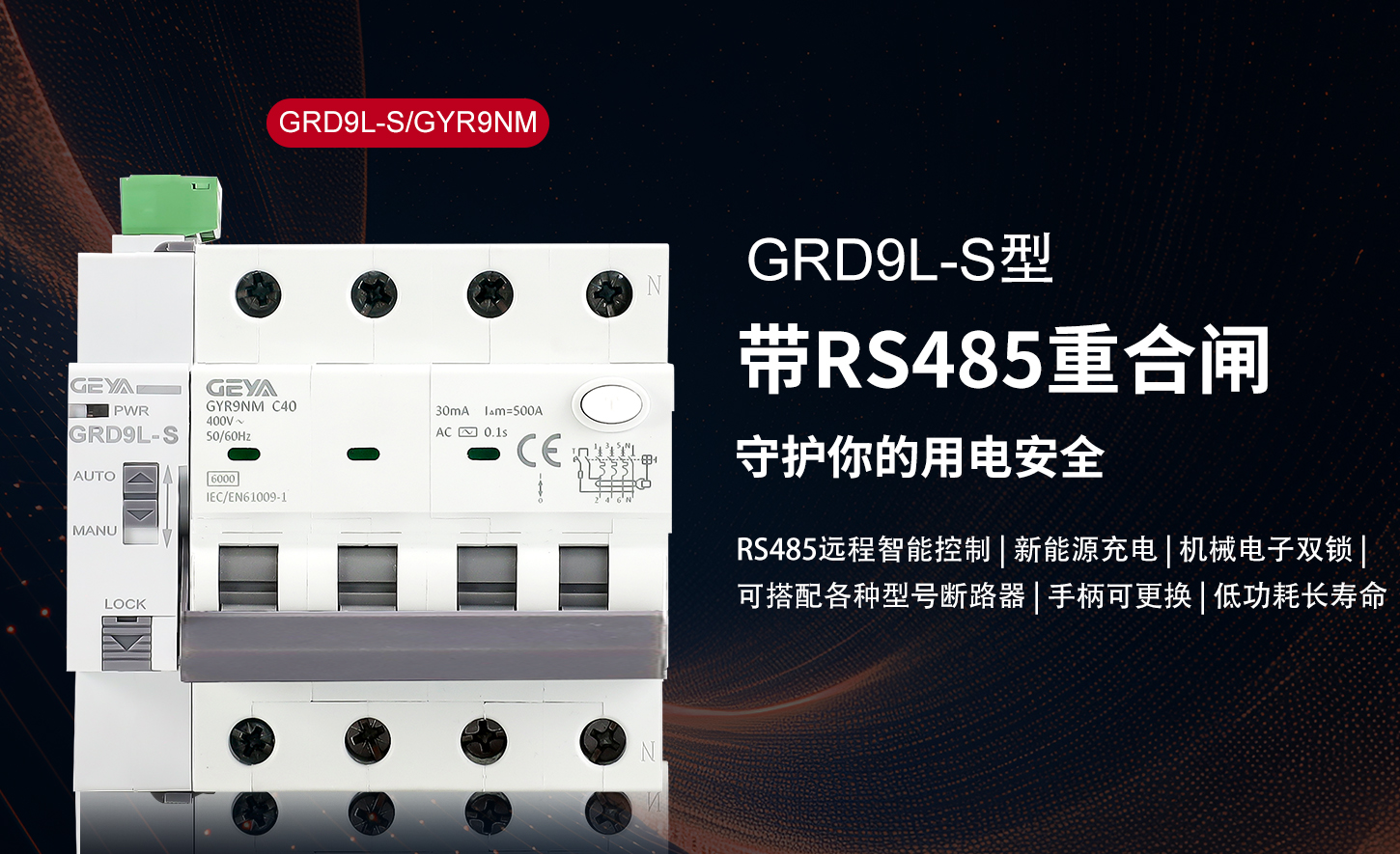

GRD9L-S型自動重合閘亮點
1、遠程智能化管理:通過內置的RS485接口及MODBUS-RTU通信規約,可輕松集成至充電樁的物聯網系統,實現遠程監控斷路器狀態、讀取分合閘參數
及遠程分合閘控制,滿足歐洲市場對設備數字化管理的需求。
2、緊湊化與適配性設計:操作機構寬度僅為18mm,節省充電樁內部寶貴的安裝空間。其可更改的手柄設計能夠靈活匹配包括GYR9NM在內的多種斷路
器/漏保開關,適應不同樁體結構。
3、高安全性保障:具備機械與電子雙鎖功能,防止在維護或異常狀態下發生誤操作。紅綠雙色LED指示燈清晰顯示工作狀態,便于現場人員快速判斷。
4、寬電壓與低功耗:支持交直流兩用電源輸入,待機功耗低(DC Max.1W/AC Max.1VA),符合歐洲嚴格的能效要求。

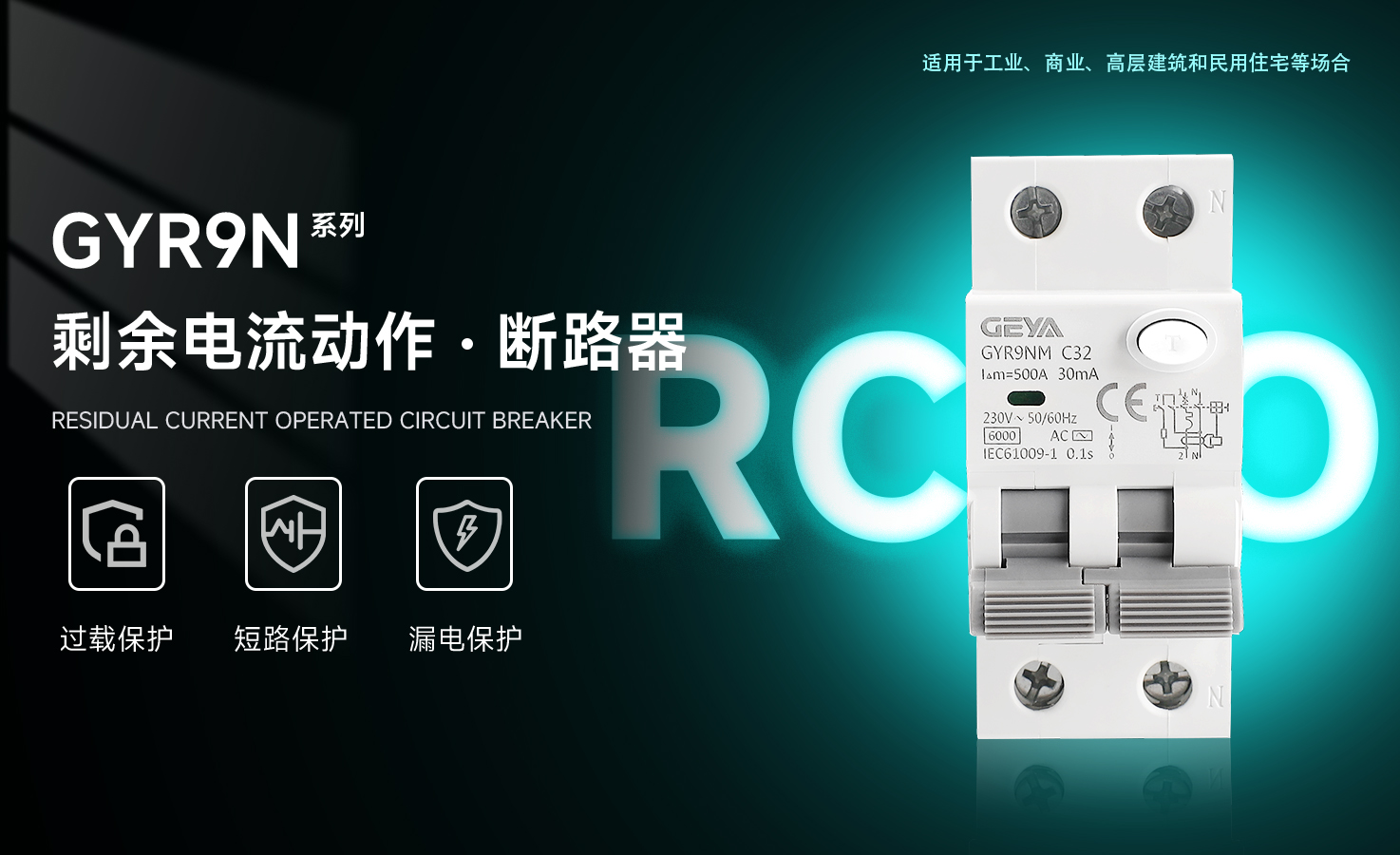

GYR9NM型剩余電流動作斷路器亮點
1、精準的保護:集漏電、過載、短路保護于一體,適用于額定電壓至415V、電流至40A的充電線路。其漏電保護涵蓋Type A/AC等多種類型,能夠應對
充電過程中可能產生的復雜剩余電流波形,保障用戶與設備安全。
2、環保與可視性:符合RoHS 2.0標準,滿足歐洲市場對環保材料的準入要求。的漏電故障指示窗設計,即使在線路斷開后也能清晰顯示跳閘原因,大幅
縮短故障排查時間。
3、高電氣壽命與可靠性:擁有4000次的電氣壽命與20000次的機械壽命,能夠在頻繁的通斷操作中保持穩定性能,適應充電樁高頻次使用的工況。額定
限短路能力達6000A,端故障下的安全分?jǐn)唷?/span>
