在光伏電站的建設與運營中，升壓并網環節的可靠性、高效性與空間利用率始終是行業關注的焦點。傳統分散式設備布局往往面臨占地面積大、現場
安裝復雜、線路損耗較高及運維不便等挑戰。針對這些需求，格亞電氣推出的一體式光伏升壓并網箱式變電站，以其高度集成化與穩健的設計，為光伏電
站提供了集約高效的并網解決方案。
項目案例概覽
本次應用案例為一座大型地面光伏電站。項目需要將光伏陣列經逆變器轉換后的交流低壓電，安全、穩定地升壓至電網要求的電壓等級并實現并網。
格亞電氣提供的解決方案，成功將逆變器交流輸出、升壓變壓器及中壓并網設備集成于一個緊湊的箱體內，優化了電站布局。
格亞一體化箱式變產品核心特點
該一體式箱式變電站采用前、后分區布局設計，結構清晰，功能明確：

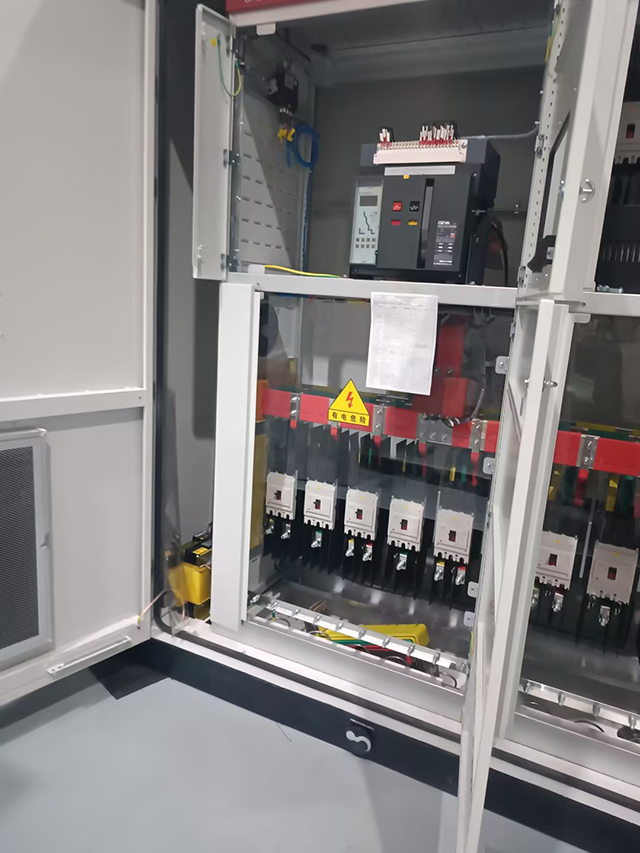

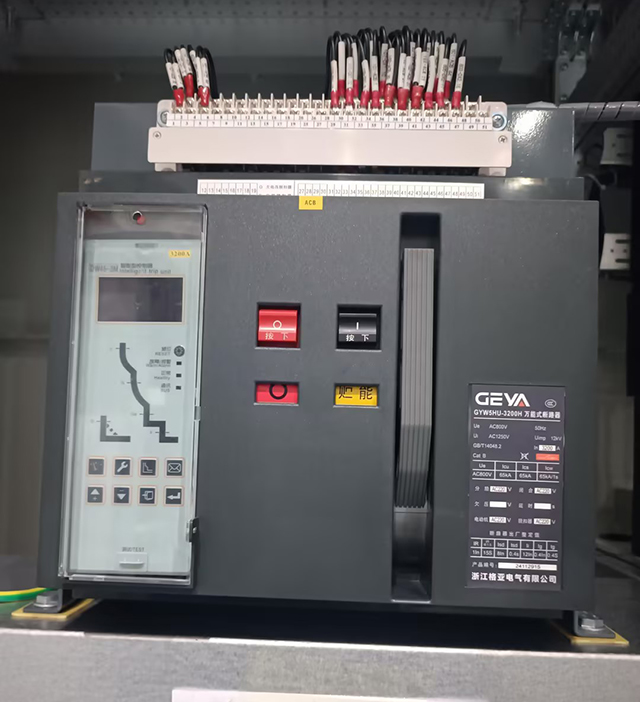

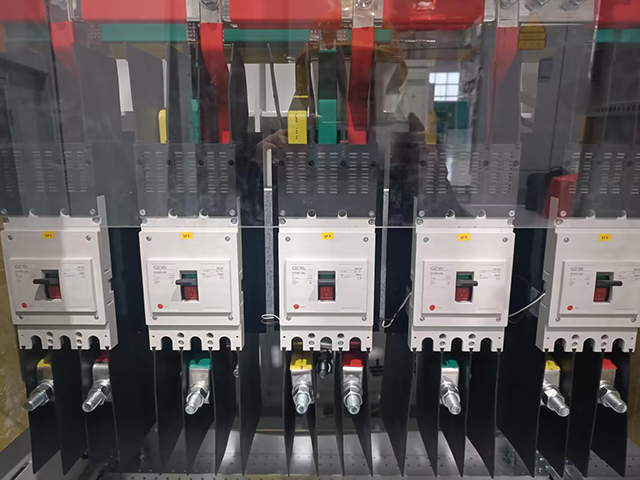

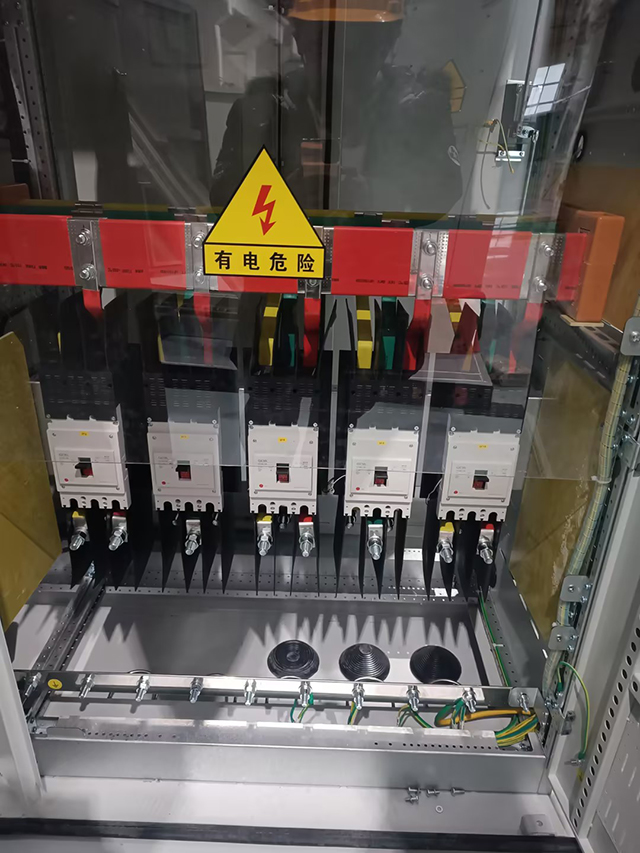

1、正面逆變器接入?yún)^(qū)：箱體正面設計為低壓接入單元，可直接接收來自光伏逆變器的800V交流電。該區域配置了專用的低壓進線柜，包含斷路器、
保護及計量裝置，低壓側接入安全可靠，便于操作與監測。
2、背面升壓并網核心區：箱體背部集成了核心升壓與并網設備。
- 升壓單元：核心設備為一臺800V變10kV的油浸式變壓器。該變壓器具備負載能力強、過載性能好、運行壽命長、維護相對簡便的特點，適合戶
外環境長期穩定運行。
- 中壓并網單元：變壓器輸出側連接10kV中壓開關設備，包含符合電網要求的高壓開關、保護測控裝置等，實現了升壓后電能的可靠并網與系統
保護。
3、高度集成化優勢：
- 節約占地：將傳統所需的逆變器交流配電房、變壓器平臺、高壓開關站等功能整合于一個預制化箱體內，減少了設備占地面積。
- 簡化建設：箱體在工廠內完成預制、組裝和大部分調試工作，運抵現場后主要進行電纜對接，大幅縮短了現場施工周期，降低安裝復雜度。
- 便于運維：分區設計使高、低壓設備隔離，維護路徑清晰。箱體提供良好的防護等級，內部可配置環境監控、照明及通風散熱系統，為設備提供
穩定運行環境，也便于運維人員進行檢查與操作。
- 提升效率：緊湊布局減少了低壓電纜長度，有助于降低線路損耗，提升電站整體系統效率。
格亞電氣此款一體式光伏升壓并網箱式變電站，通過將低壓接入、升壓變換、中壓并網等環節創新性地集成于標準化箱體，不僅響應了光伏電站對
降本增效與可靠運行的追求，也展現了其在新能源電力設備領域的設計與集成能力。該方案有助于客戶優化初始投資、加快項目投運速度，并為電站
的長期穩定運行與便捷維護提供支持，是集中式光伏電站實現集約化、模塊化建設的適用選擇之一。
