GRT6-A/B型單功能時間繼電器產品特點： |
1、操作便捷： - 面板旋鈕直接設定延時時間，0.1秒至10天的超寬范圍覆蓋10個可調檔位，無需復 雜編程。
|
2、雙模式可選： - A型（通電延時）：電源接通后開始延時 - B型（延時斷開）：電源切斷后維持延時 |
3、多規格配置： - 支持1組延時、2組延時或1組延時+1組瞬動觸點組合，適配不同控制場景。 |
4、強兼容性： - AC/DC 24V-240V寬電壓設計 - LED狀態指示燈直觀顯示工作狀態
|
5、工業級設計 - 緊湊型18mm寬度機身，支持35mm標準卡軌安裝 - 繼電器輸出觸點容量達5A/250V AC |
GRT6-A/B型單功能時間繼電器應用場合： |
1、加熱設備：精確控制加熱元件通電時長 |
2、流體控制：水泵/風機延時啟停保護 |
3、照明系統：延時關閉電路管理 |
4、生產線設備：工序間隔時間控制 |

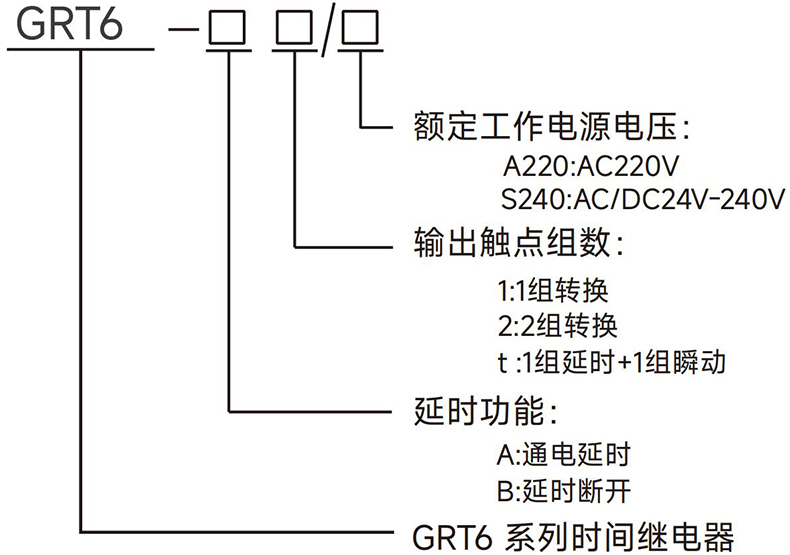

GRT6-A/B型單功能時間繼電器型號說明： |

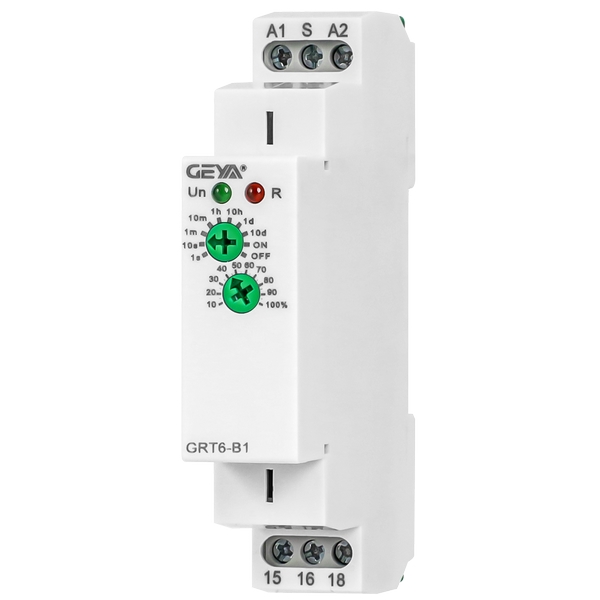

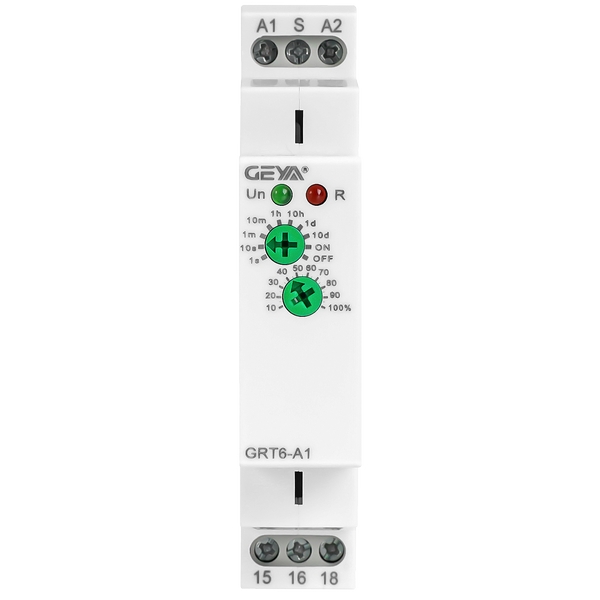

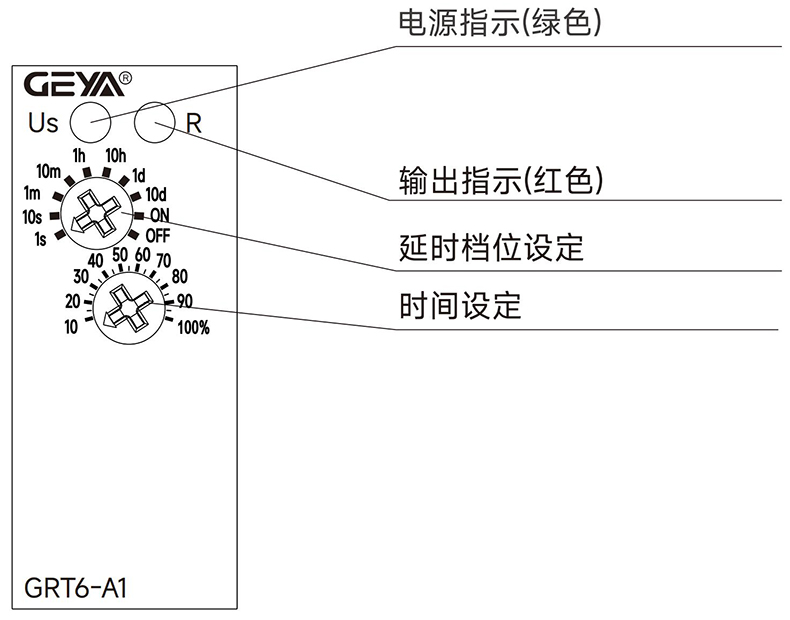

GRT6-A/B型單功能時間繼電器產品面板： |
時間設定方法： | |
| 旋鈕1:延時檔位設定，s表示秒，m表示分，h表示小時，d表示天 ON表示繼電器動作(15-18/25-28閉合), OFF表示繼電器斷開(15-18/25-28斷開)。 |
| 旋鈕2:延時時間細調，10%~100%可調。 |
延時時間=旋鈕1×旋鈕2。 例1:需要設定5秒，可將旋鈕1設為10s,旋鈕2設為50%,延時時間=10s×50%=5s。 例2:需要設定8分，可將旋鈕1設為10m,旋鈕2設為80%,延時時間=10m×80%=8m。
| |
GRT6-A/B型單功能時間繼電器技術參數： |
型號 | GRT6-A1/B1 | GRT6-A2/B2 | GRT6-At/Bt | |
功能 | A 型：通電延時；B 型：延時斷開 | |||
電源端子 | A1-A2 | |||
額定控制電源電壓 | S 2 4 0 | AC/DC 24-240V 50Hz | ||
消耗功率 | AC 0.09-3VA/DC 0.05-1.7W | |||
額定控制電源電壓 | A220 | AC 220V 50Hz | ||
消耗功率 | ACmax.6VA/1.3W | AC max.6VA/1.9W | ||
電源允許波動范圍 | -15%;+10% | |||
額定沖擊耐受電壓 | 2.5kV | |||
額定絕緣電壓 | 250V | |||
電源指示燈 | 綠色LED | |||
延時范圍 | 0.1秒-10天，常開，常閉 | |||
設定方式 | 旋鈕 | |||
設定精度 | 10% | |||
重復精度 | 0.2% | |||
溫度波動誤差 | 0.05%/℃,at=20℃ | |||
| 輸出觸點參數 | 1組延時轉換 | 2組延時轉換 | 1組延時+1組瞬動 | |
| ||||
小切換功率 | 500mW | |||
輸出繼電器指示 | 紅色LED | |||
機械壽命 | 1×10? | |||
電壽命(阻性負載) | 1×10? | |||
復位時間 | 200ms | |||
工作環境溫度 | -20℃~+55℃ | |||
存儲和運輸環境溫度 | -35℃~+75℃ | |||
安裝方式 | 35mm卡軌安裝 | |||
防護等級 | IP20 | |||
安裝位置 | 任意 | |||
安裝海拔高度 | ≤2000米 | |||
污染等級 | 2 | |||
接線能力 | 1×2.5mm2或2×1.5mm20.4N·m | |||
外形尺寸 | 90mm×18mm×64mm | |||
重量 | S240-52g.A230-54g | S240-65g,A230-69g | ||
符合標準 | GB/T14048.5,IEC60947-5-1,EN 61812-1 | |||

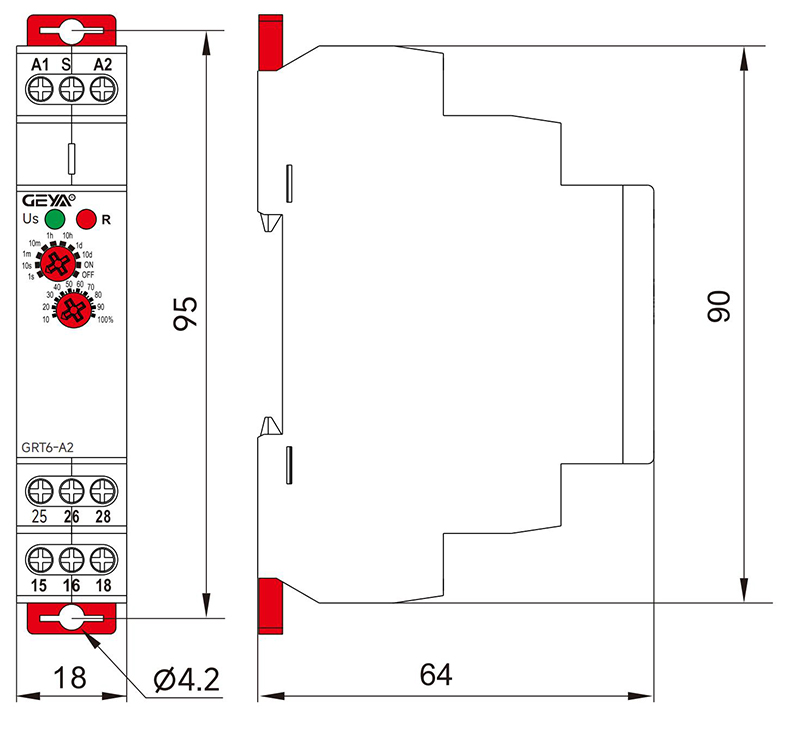

GRT6-A/B型單功能時間繼電器產品尺寸： |
GRT6-A/B型單功能時間繼電器產品功能： |

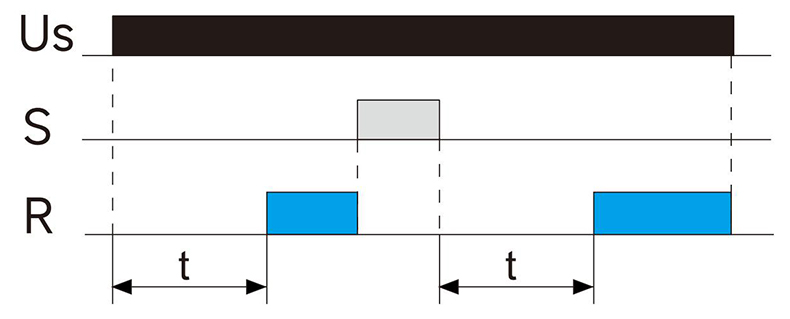

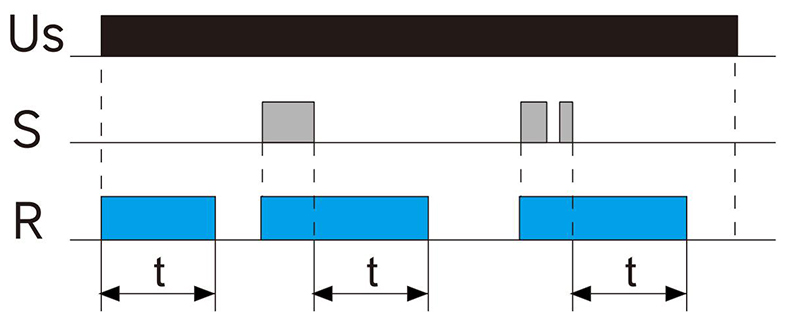

GRT6-A功能圖 | GRT6-B功能圖 |
當繼電器Us得電，繼電器開始延時， 延時t后輸出觸點動作。繼電器Us斷電 后，輸出觸點復位，S端子為復位端子， 當S端子與A1接通后，繼電器重新清零 延時,同時輸出觸點復位，如果S端子不 用，請空置不接。 | 當繼電器Us得電，繼電器輸出觸點動 作并開始延時，延時t后輸出觸點復位。 繼電器Us斷電后，輸出觸點復位，S端子 為復位端子，當S端子與A1接通后，繼電 器重新清零延時并復位，如果S端子不用， 請空置不接。 |
|
|
注：兩組輸出的規格，兩組觸點是同時 動作的。 | 注：兩組輸出的規格，兩組觸點是同時 動作的。 |

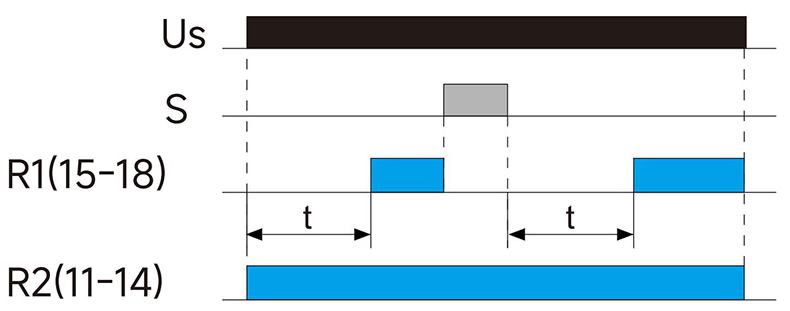

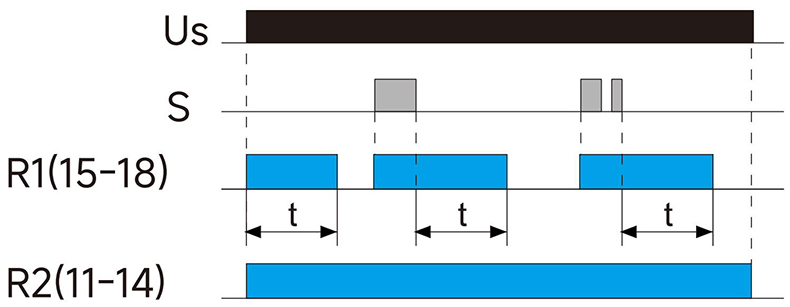

GRT6-At功能圖 | GRT6-Bt功能圖 |
當繼電器Us得電，繼電器R2立即動 作，繼電器開始延時，延時t后R1輸出 觸點動作。繼電器Us斷電后，輸出觸點 R1/R2復位，S端子為復位端子，當S端 子與A1接通后，繼電器R1重新清零延 時,同時輸出觸點R1復位，如果S端子不 用，請空置不接。 | 當繼電器Us得電，繼電器R1/R2立即動 作，繼電器開始延時，延時t后R1輸出觸點 復位。繼電器Us斷電后，輸出觸點R1/R2 復位，S端子為復位端子，當S端子與A1接 通后，繼電R1重新復位清零延時，如果S 端子不用，請空置不接。 |
|
|
注：繼電器R1(15-16-18)為延時觸點， R2(11-12-14)為瞬動觸點。 | 注：繼電器R1(15-16-18)為延時觸點，R2 (11-12-14)為瞬動觸點。 |

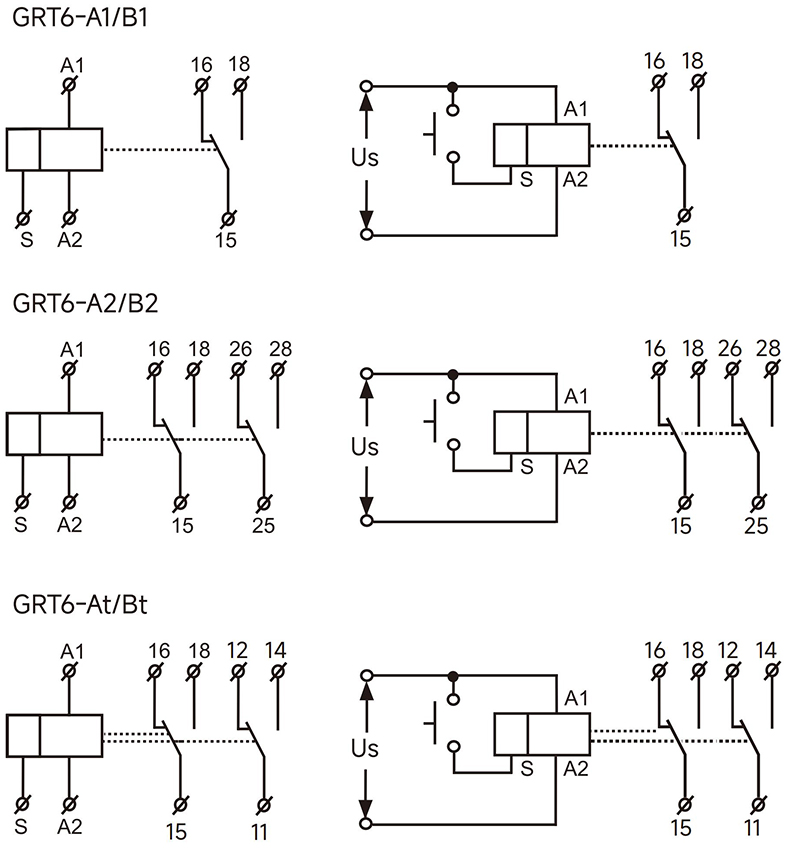

GRT6-A/B型單功能時間繼電器產品接線： |
