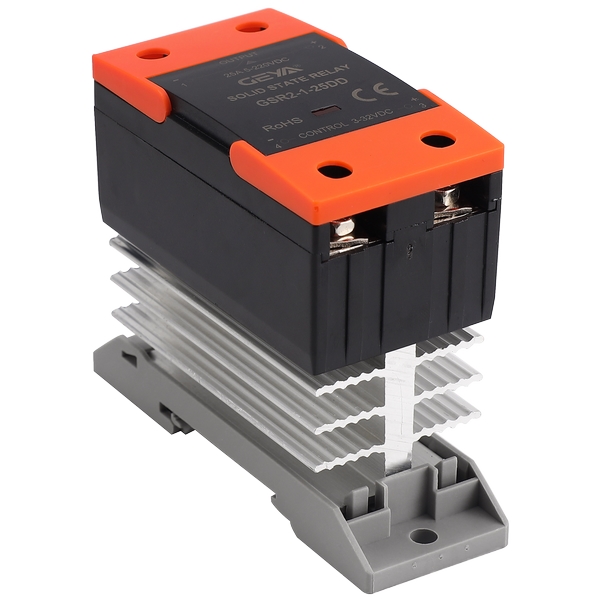

在自動化控制、精密設備、節能系統等對開關可靠性、響應速度和使用壽命要求較

高的場合，傳統的電磁繼電器（EMR）往往難以滿足需求。GSR2-1 DD型帶散熱單相

固態繼電器（SSR）正是為此而設計的電子開關器件。它融合了固態技術的核心優

勢與精心的散熱設計，為您提供更安靜、更可靠、更持久的電力控制體驗。

GSR2-1 DD型帶散熱單相固態繼電器產品優勢：

1、高可靠性與長壽命：

- 無機械運動部件，從根本上消除了觸點磨損、粘連和彈跳問題，提升使用壽

命。

2、無聲無火花運行：

- 開關過程無電弧、無噪音，提升操作環境安全性與舒適度。

3、快速開關響應：

- 通斷速度遠快于電磁繼電器，滿足高頻開關需求。

4、低電磁干擾：

- 采用“零電壓開啟、零電流關斷”技術（過零觸發），有效抑制開關過程產生的

射頻干擾，保護敏感電子設備。

5、抗惡劣環境能力強：

- 內部灌封環氧樹脂，賦予產品優異的防震、防潮、防腐蝕性能。

6、易于驅動：

- 寬輸入電壓范圍兼容多種控制信號，控制電流需求低（≤25mA），易于與邏輯電

路（如PLC、微控制器）接口。

7、緊湊結構，集成散熱：

- 體積小巧節省空間，DD型自帶散熱片，有效提升功率處理能力和熱穩定性。

GSR2-1 DD型帶散熱單相固態繼電器產品特點：

1、寬廣輸入驅動范圍，低功耗控制：

- 提供靈活的輸入電壓選擇，能適配多種控制源（如PLC輸出、低壓直流信號等），

同時僅需微小電流（≤25mA）即可可靠驅動，降低控制電路負擔。

2、全固態無觸點設計，運行可靠持久：

- 徹底摒棄機械結構，依靠半導體器件實現通斷，無機械磨損與疲勞問題，大幅提

升長期運行可靠性和整體使用壽命。

3、高速過零切換，低干擾運行：

- 具備毫秒級的快速開關能力，并在交流電過零點時導通/關斷（零電壓開啟、零電

流關斷），降低開關浪涌電流和電壓，有效抑制對電網及周邊設備的電磁射頻干擾

（EMI/RFI）。

4、核心器件品質保障：

- 關鍵功率開關器件選用IR品牌場效應管，產品具有穩定的電氣性能和優良

的負載驅動能力。

5、堅固防護，集成散熱：

- 精巧緊湊的外形設計節省安裝空間。內部采用環氧樹脂灌封，提供的防

震、防潮、防腐蝕保護。DD型號標配高效散熱片，在額定負載下有效散熱，維持

穩定工作溫度，提升功率承載能力和可靠性。

GSR2-1 DD型帶散熱單相固態繼電器產品應用：

GSR2-1 DD型帶散熱單相固態繼電器憑借其優異的性能，在眾多領域找到了廣泛的

應用，尤其適合需要頻繁開關、高可靠性、低噪聲或抗干擾的場合：

1、工業自動化與控制：

- 電爐、烘箱、注塑機、包裝機械等加熱設備的溫度精密控制。

- 電機啟停控制（中小功率單相電機）、電磁閥驅動。

- 自動化生產線上的物料輸送、機械臂動作控制。

- 數控設備、印刷機械、紡織機械的執行元件驅動。

2、電力調節與節能系統：

- 固態調壓器、軟啟動器中的功率開關單元。

- 照明調光系統（如舞臺燈光、LED陣列控制）。

- 功率因數校正裝置中的開關元件。

3、樓宇與公共設施：

- 交通信號燈、景觀照明、廣告燈箱的自動開關控制。

- 消防報警與應急照明系統的電源切換。

- 空調、通風系統的風機控制。

4、儀器儀表與精密設備：

- 醫療設備（如分析儀器、治療設備）中的安全隔離與功率切換。

- 實驗室設備（恒溫槽、環境試驗箱）的加熱控制。

- 辦公自動化設備（如大型打印機、復印機）的電源管理。

5、其他領域：

- 橡塑機械溫控系統。

- 安防系統電源控制。

- 充電樁內部輔助電源切換。

- 需要計算機接口（TTL/CMOS電平兼容）控制交流負載的各類場合。

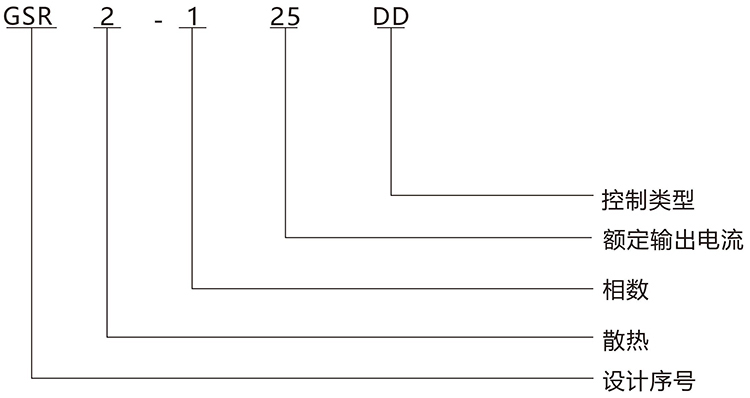

備注：

散熱：1：不帶散熱；2：帶散熱

相數：1：單相；2：二相；3:三相

額定輸出電流：10A/25A/40A/60A/80A/100A/120A

控制類型：DA：直流控制交流； AA：交流控制交流；DD：直流控制直流

默認負載耐壓是220VDC，其它耐壓需定制

GSR2-1 DD型帶散熱單相固態繼電器技術參數：

GSR2-1 DD型帶散熱單相固態繼電器產品尺寸：

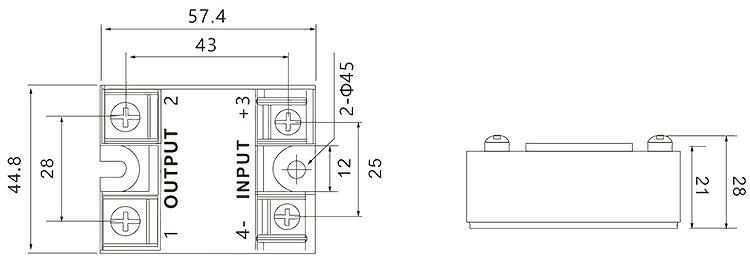

繼電器尺寸：

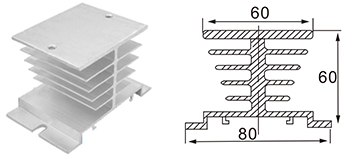

散熱器尺寸：

長×寬×高

適用范圍

適用于負載實際小于10A-20A的一只長

方形單相固態繼電器（散熱器A-50，長度

50mm，以此散熱器長度為一位，A-100長

度100mm，為二位，以此類推┈ ┈）

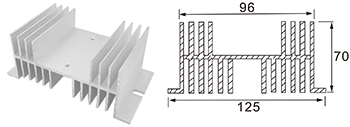

型號：MB

長×寬×高

適用范圍

適用于負載實際電流25A~120A的一只

長方形單相固態繼電器（散熱器G-80，長

度80mm，以此散熱器長度為一位，G-160

長度160mm，為二位，以此類推┈ ┈）

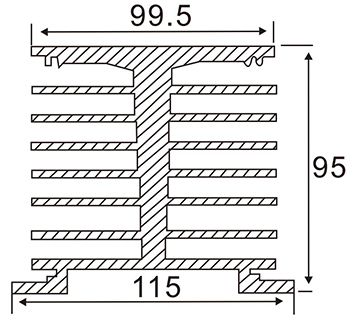

型號：MC

長×寬×高

適用范圍

適用于負載實際小于60A~150A的一只

長方形工業級單相固態繼電器（散熱器

E-50，長度50mm，以此散熱器長度為一

位，E -220長度220mm，為二位，以此類

推┈ ┈）

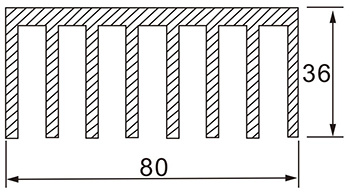

型號：MD

長×寬×高

適用范圍

適用于負載實際小于10A~100A的一只

長方形單相固態繼電器（散熱器D-120，長

度120mm，以此散熱器長度為一位,D-240

長度240mm，為二位，以此類推┈ ┈）

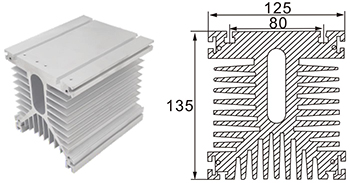

型號：ME

長×寬×高

適用范圍

適用于負載實際小于35A的一只長方形

單相固態繼電器（ 散熱器D-120， 長度

120mm， 以此散熱器長度為一位D -240

長度240mm，為二位，以此類推┈ ┈）

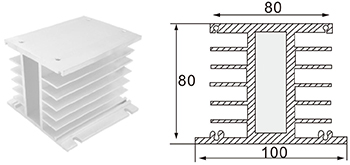

型號：MF

長×寬×高

適用范圍

適用于負載實際電流（三相總和）小于

60A-150A的一只三相固態繼電器（散熱器

C-100，長度110mm，以此散熱器長度為

一位，C-220長度220mm，為二位，以此

類推┈ ┈）
